产品概述

CYZM1系列塑料外壳断路器，其额定绝缘电压为800V。适用于交流50Hz、额定工作电压为400V，额定工作电流至1250A的配电线路中作不频繁转换(40OA以下还可作电动机不频繁起动)之用。

断路器具有过载、短路和欠电压保护功能。

本断路器具有隔离功能，其相应符号为“”。

适用范围

CYZM1系列塑料外壳式断路器(以下简称断路器)是本公司综合采用国际先进技术设计、开发的新型断路器之一。

该断路器额定绝缘电压至800V，适用于交流50Hz，额定工作电压至690V，额定工作电流从10A至1250A的配电网络电路中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。

该断路器具有体积小、分断高、飞弧短、抗振动等特点，是用户使用的理想产品。断路器垂直安装(即竖装)，亦可水平安装(横装)。

具有隔离功能。

该系列中，壳架等级从63A-630A的三极产品还带有透明盖，客户可随时观察产品内部运行情况。

符合标准:GB14048.2。

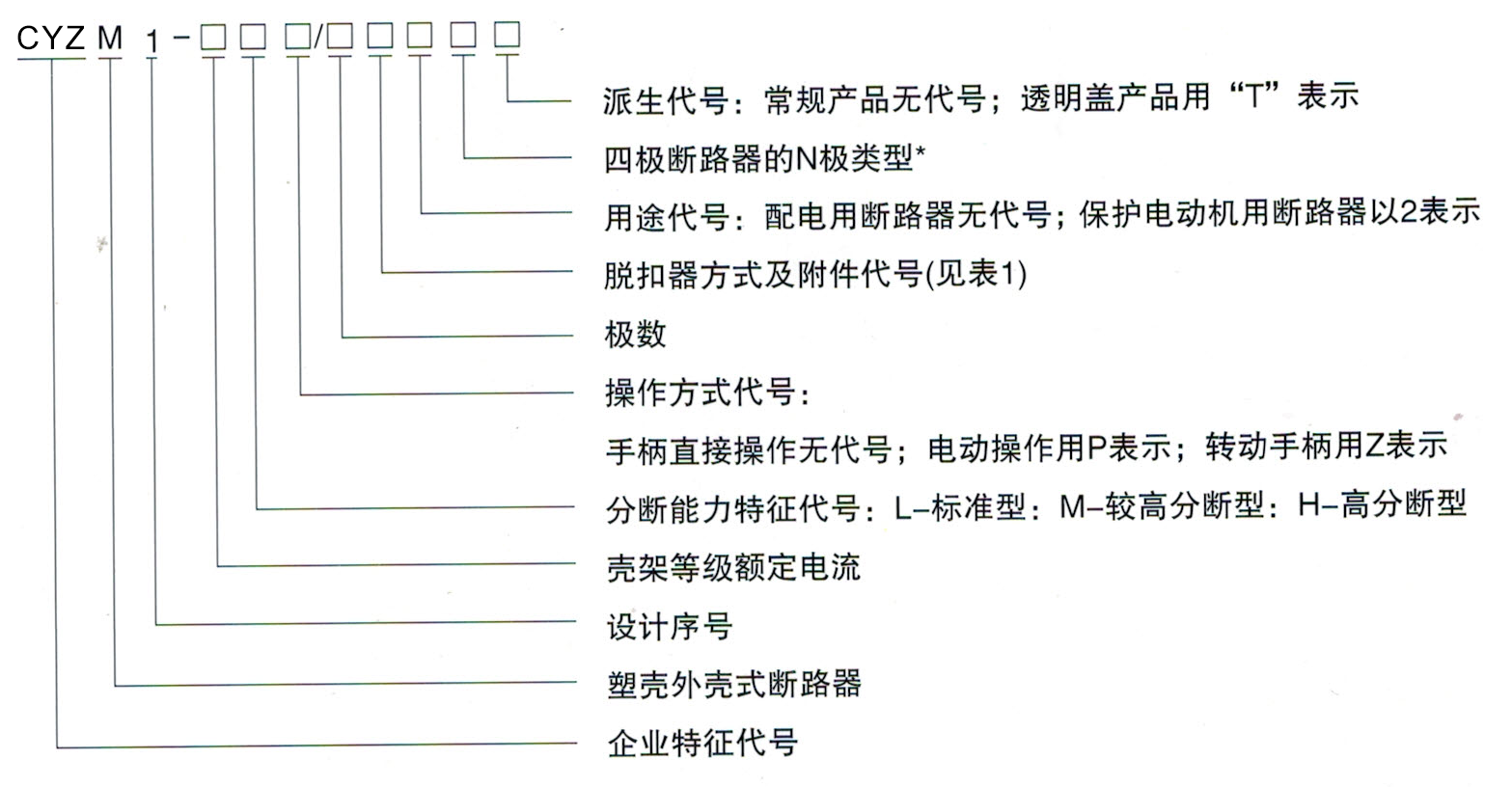

型号含义及其分类

四极断路器的N极类型分四种:

A型:N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起分合;

B型:N极不安装过电流脱扣元件，且N极与其他它三极一起合分;(N极先合后分)

C型:N极安装过电流脱扣元件，且N极与其它三极一起合分;(N极先合后分)

D型:N极安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分。

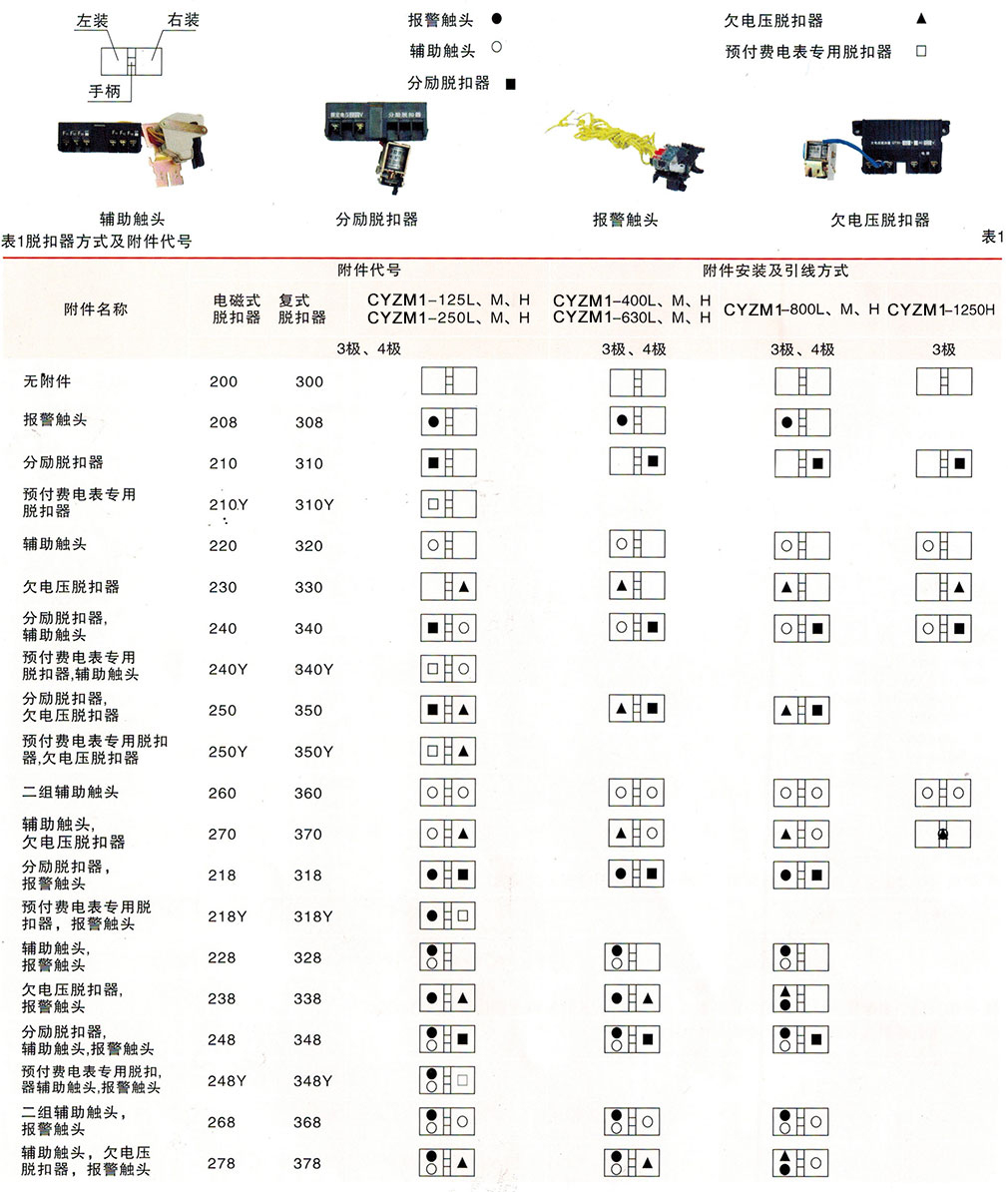

附件（见表1）

注: a.200表示仅有电磁脱扣器的断路器本体;300表示热动+电磁脱扣器本体;000表示不带脱扣器及内部附件的断路器本体。

b.63、150、250,2极产品只有210、220、230、208、310、320、330、308。

c.仅CYZM1-63,CYZM1-150,CYZM1-250可带预付费电表专用脱扣器。

正常工作条件

■周围空气温度

■周围空气温度上限为+40℃;

■周围空气温度下限为-5℃;

■周围空气温度24h的平均值不超过+35℃。

■海拔:安装地点的海拔不超过2000m。

■大气条件:

大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度﹔最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

■污染等级:污染等级为3级。

主要技术参数

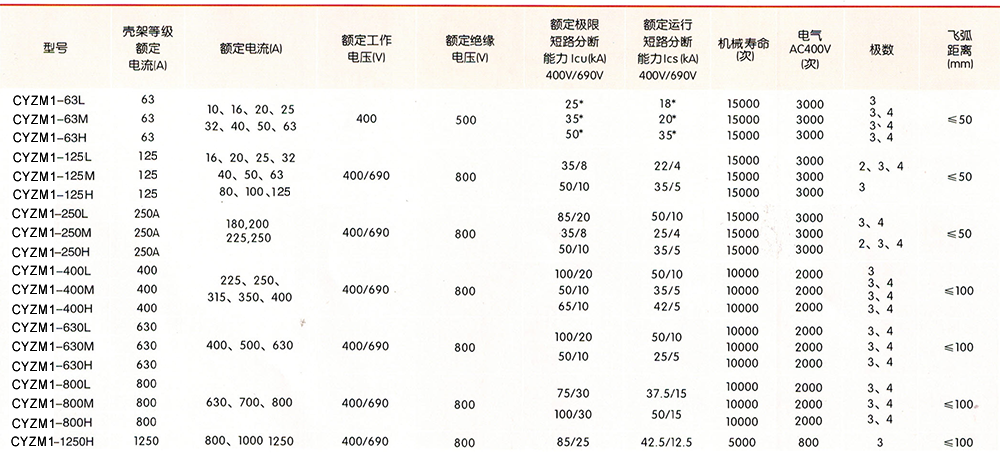

断路器的额定值见表2

表2

注:①*为400V时的试验参数

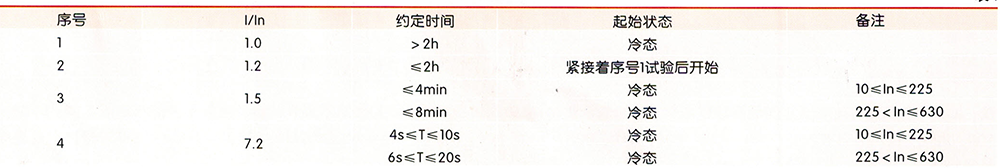

配电用断路器过电流脱扣器各极同时通电时的反时限断开动作特性(见表3)

电动机保护用断路器过电流脱扣器各极同时通电时的反时限断开动作特性(见表4)

配电用断路器的瞬时动作特性整定为IOIn ± 20%，电动机保护用断路器的瞬时动作特性整定为12In ±20%。

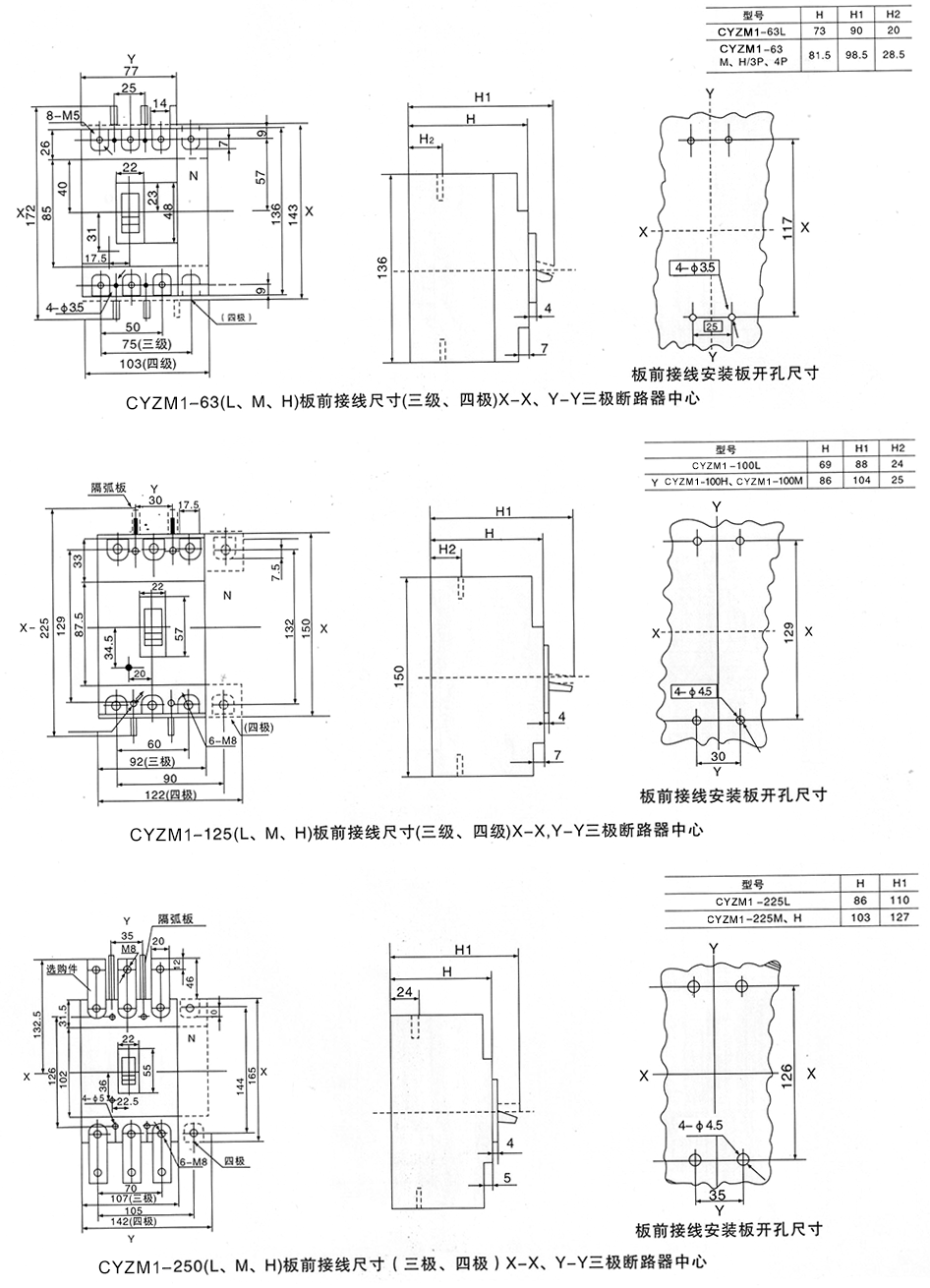

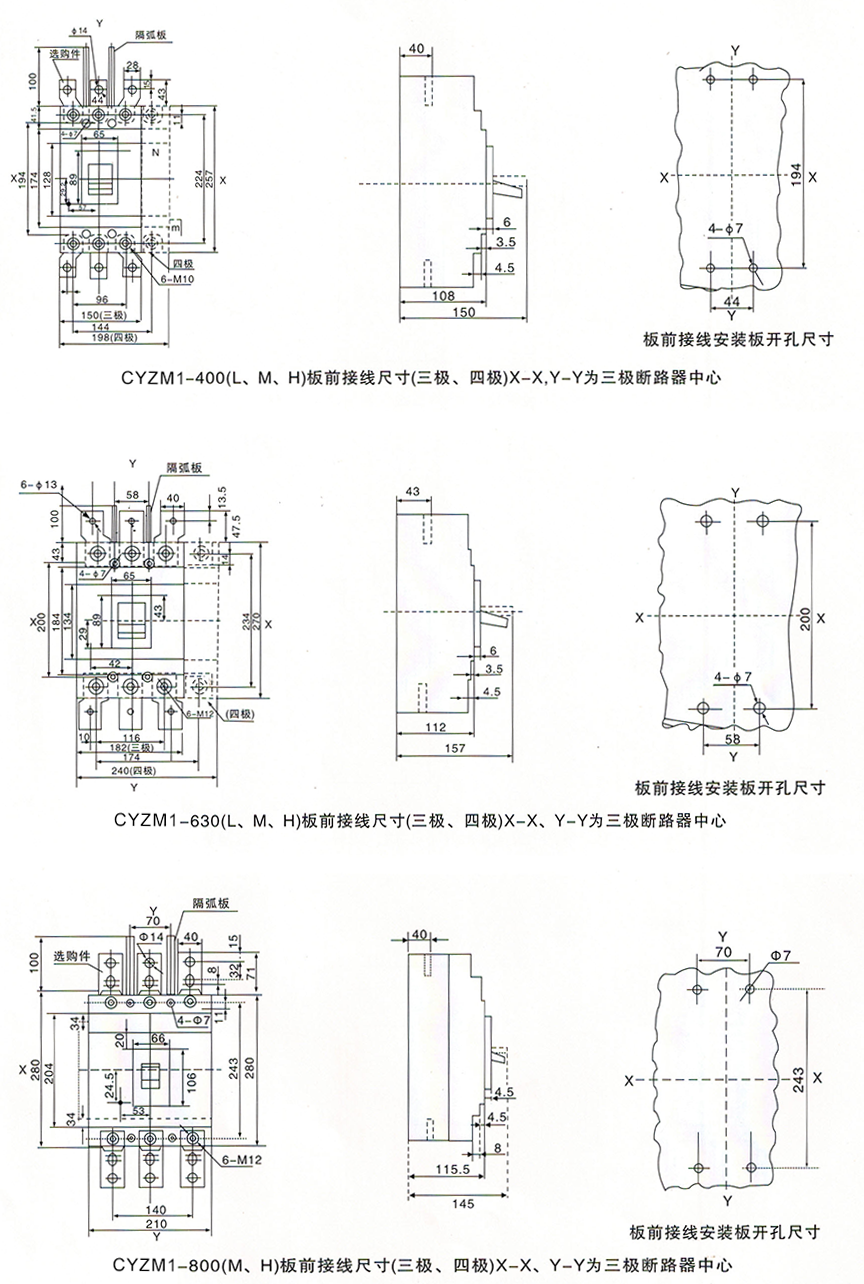

外形及安装尺寸
