适用范围

CYZB1-63高分断小型断路器适用于交流50/60HZ，额定电压单极230V,二、三、四极400V,额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操转换之用。

该断路器广泛用于工业、商业高层和民用住宅等各种场所。符合GB10963、IEC60898标准。

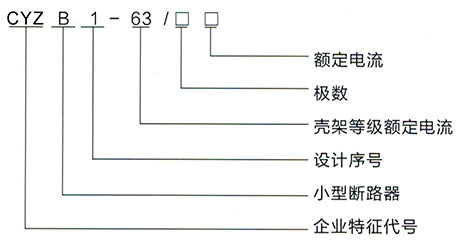

型号及含义

主要规格

按额定电流In分:1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A按极数分:

a、单极断路器;

b、带二个保护极的断路器;c、带三个保护极的断路器;d、带四个保护极的断路器:

按瞬时脱扣器的型式分:B型(3In~5In)、C型(5In~10In)、D型(10In~14In)。

技术参数

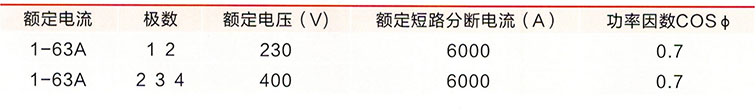

额定短路分断能力

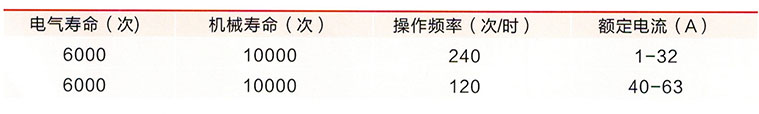

机械电气寿命

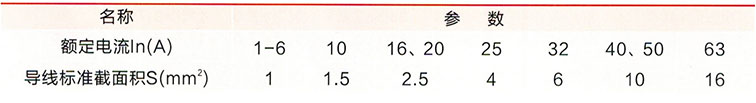

接线:适用25平方毫米以下导线连接

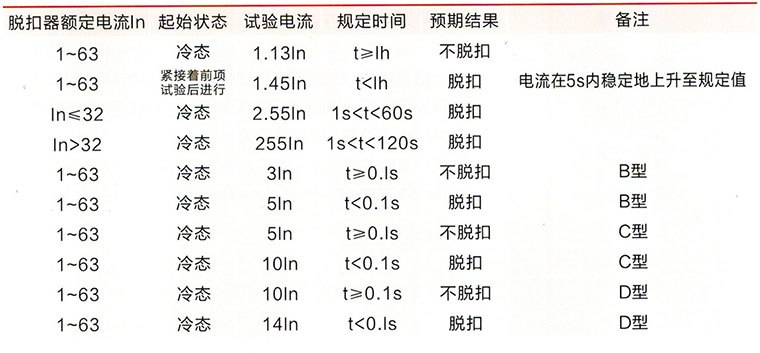

过电流保护特性

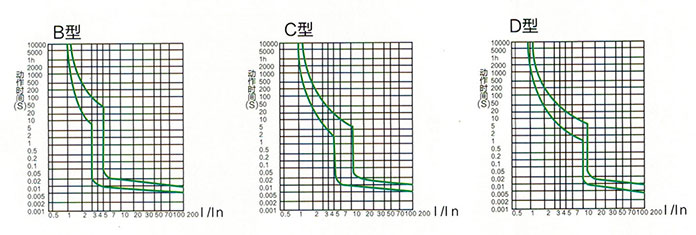

脱口特性线

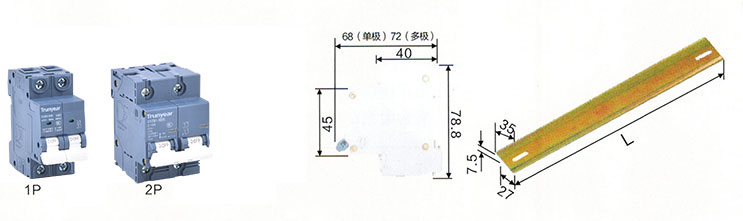

外形尺寸与安装尺寸

产品特点

1、分断能力高，全部额定电流等级均可达到6KA以上。

2、双重接线功能，可方便地连接标准汇流排和软硬导线。

3、带储能式机构操作，触点快速闭合，克服了因人力操作手柄速度快慢带来的不利影响，大大提高了产品的使用寿命。

4、带指触防护组合接线端子，安全性更高。

5、多种附件可供选择，且模块化、弹性组合，用户安装方便。

6、壳体和部分功能件均采用国外进口的高阻燃、耐高温、耐冲击塑料制成。
