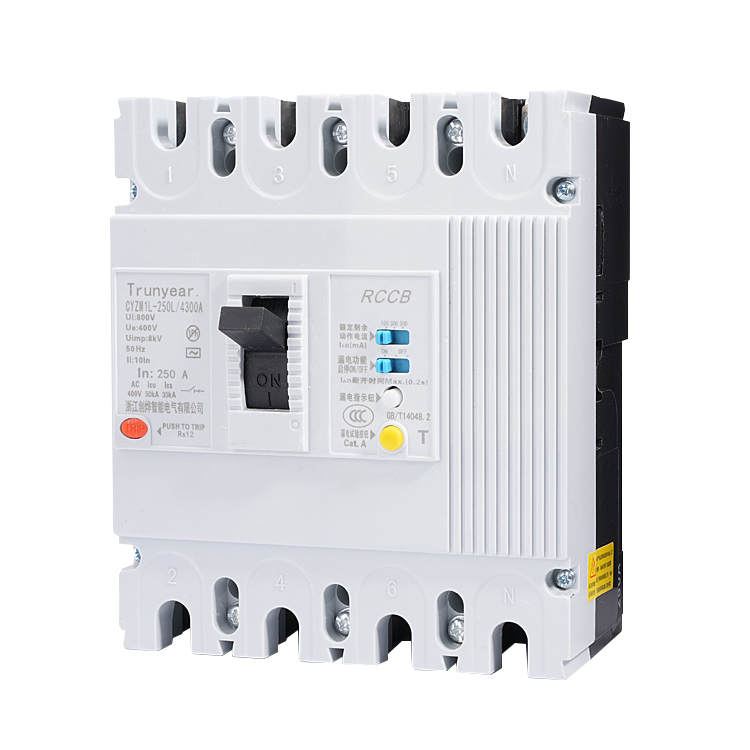

适用范围

CYZM1L系列带剩余电流保护断路器(简称漏电断路器)是本公司综合采用国际先进技术设计的新型漏电断路器之一。适用于交流50Hz，额定电压至400V，额定电流16A至800A的电路。

其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过0.03A电断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接保护。同时，还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过短路，亦可作为线路的不频繁转换之用。

该漏电断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余动作电剩余电流动作时间可调节等特点，同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式用户使用的理想产品。

漏电断路器垂直安装(即竖装)，亦可水平安装(横装)。

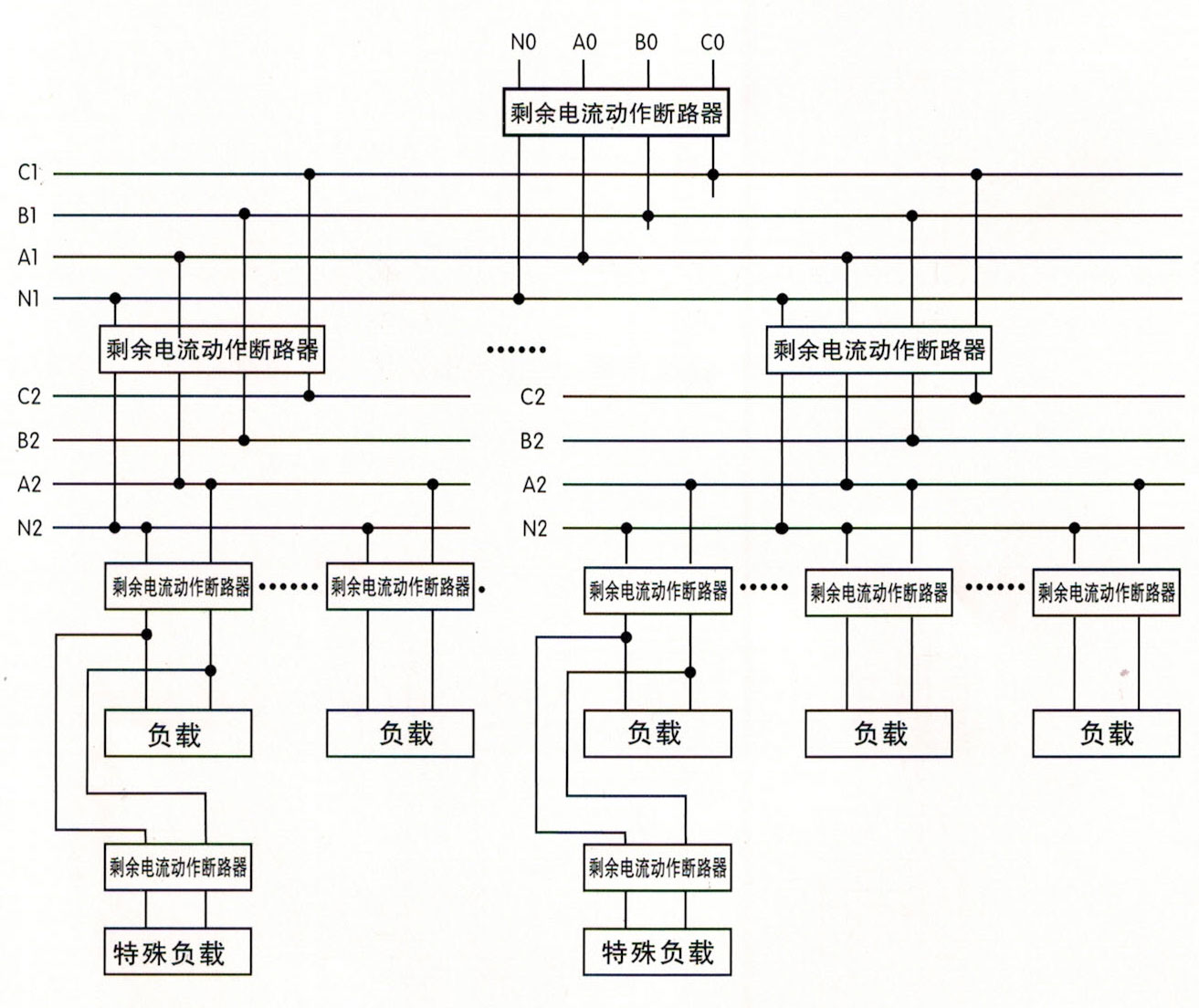

符合标准:GB14048.2漏电断路器分级保护配合结构图以第一级保护剩余电流动作断路器电流为225A为例:

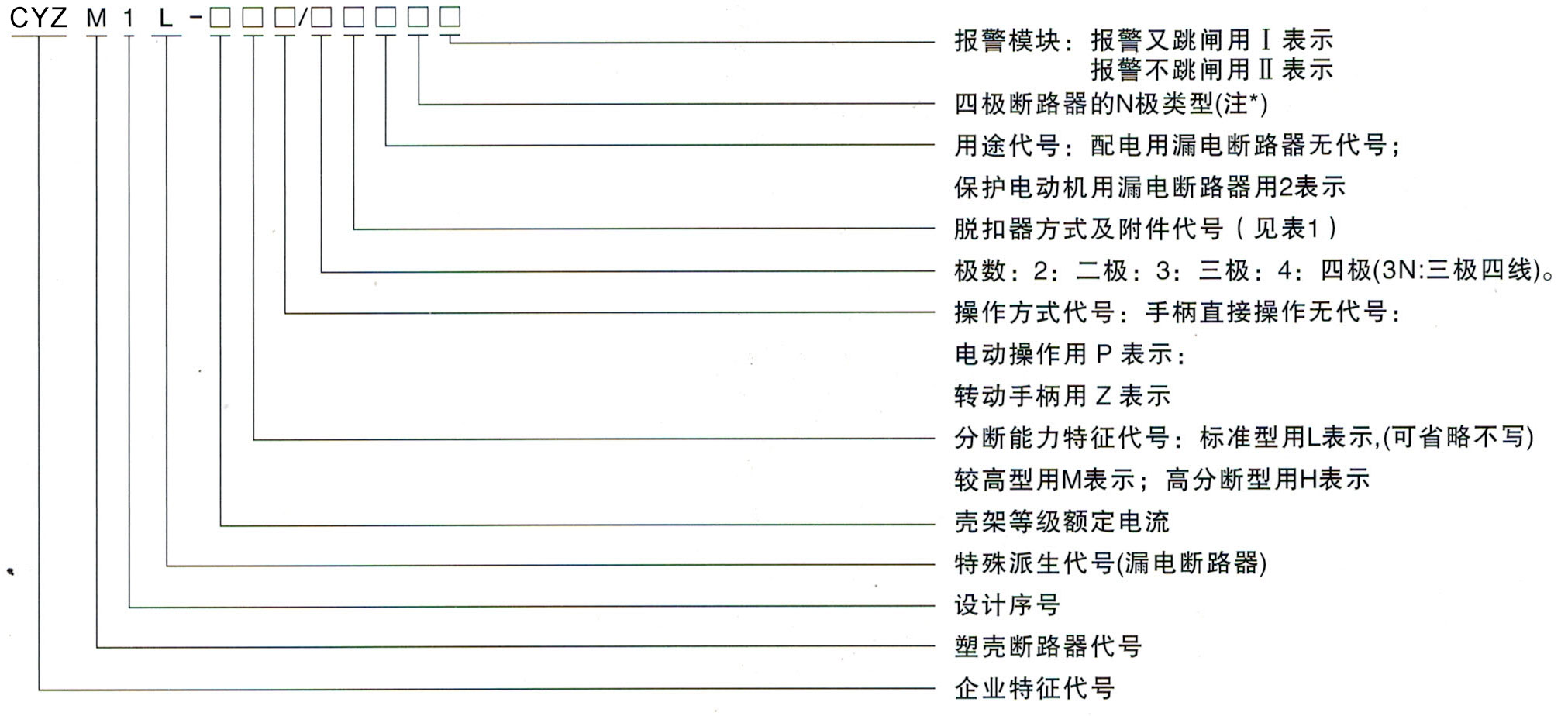

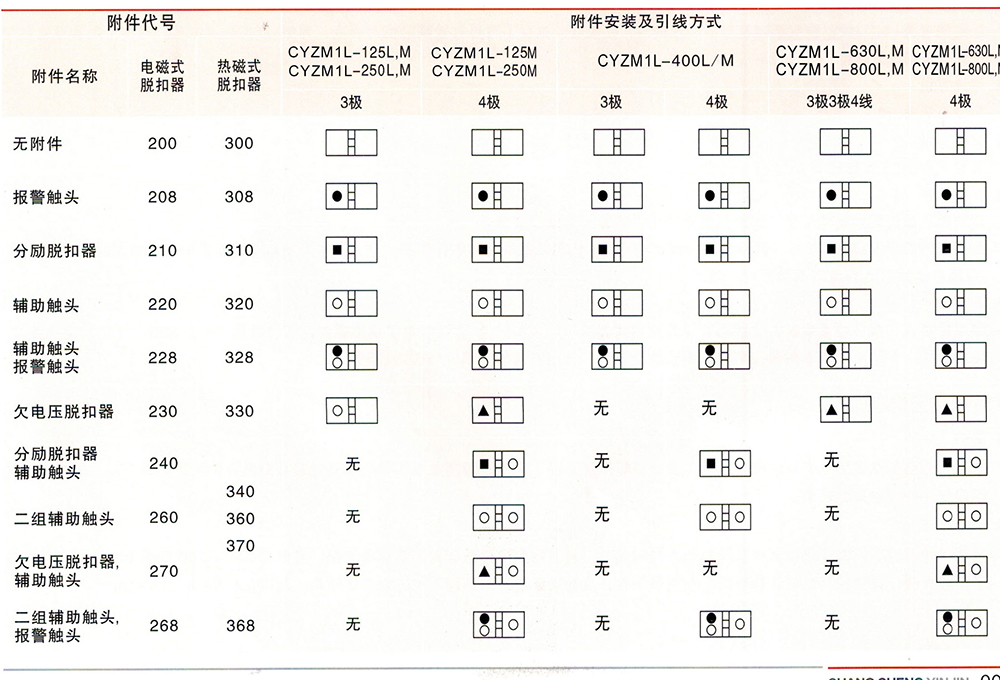

型号含义及分类

注*:四极产品中性极(N极)的型式分四种:

A型N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分

B型N极不安装过电流脱扣元件，且N极与其它三极一起合分:(N极先合后分)；

C型N极安装过电流脱扣元件，且N极与其它三极一起合分:(N极先合后分);

D型N极安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分。

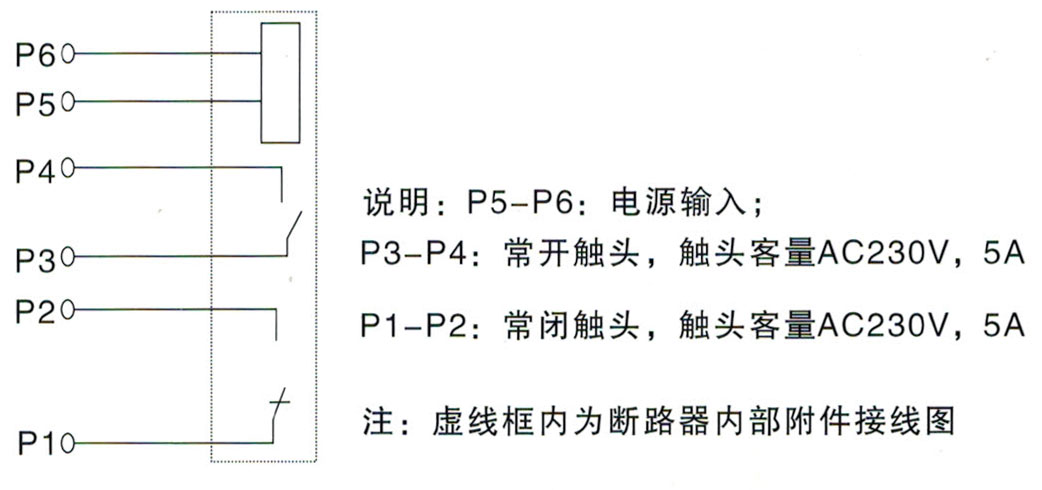

漏电报警模块

注:漏电报警模块有两种工作方式，用户根据需要可在订货时说明;

l:当发生漏电时，漏电报警模块发出信号，同时断路器脱扣;

ll:当发生漏电时，漏电报警模块发出信号，但断路器不脱扣;

(Ⅱ是为了满足特殊场合需要，用户在采用此功能保护电器时请慎重考虑)

正常工作条件和安装条件

周围空气温度

周围空气温度上限不超过+40℃，且其24h内的平均值不超过+35℃;周围空气温度下限为-5℃;当周围空气温度高于+40℃或低于-25℃的工作条件,用户与制造厂协商。

海拔

安装地点海拔不超过2000m。大气条件湿度

最高温度为+40℃时，空气相对湿度不超过50%，在较低的温度下可以有较高的相对湿度;列如+2O℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。

污染等级

污染等级为3级。安装类别

安装类别(过电压类别)Ⅲ。安装条件

漏电断路器应按照制造厂提供的产品使用说明书安装要求进行安装。

漏电断路器应安装在a.无显著摇动和冲击振动的地方; b.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)c.在没有雨雪侵袭的地方。

安装方式

漏电断路器一般应垂直安装，安装面与垂直面的倾斜度不超过±5°﹔上接线端子接电源侧，下接线端子接负载侧，手柄向上为接通电源位置。外磁场漏电断路器安装场所附近的外磁场，任何方向均不超过地磁场的5倍。

结构及工作原理

结构

本系列漏电断路器是电子式漏电断路器，主要由零序互感器、电子控制漏电脱扣器及带有过载和短路保护的断路器组成，所有零部件都安装在一对塑料外壳中。

工作原理

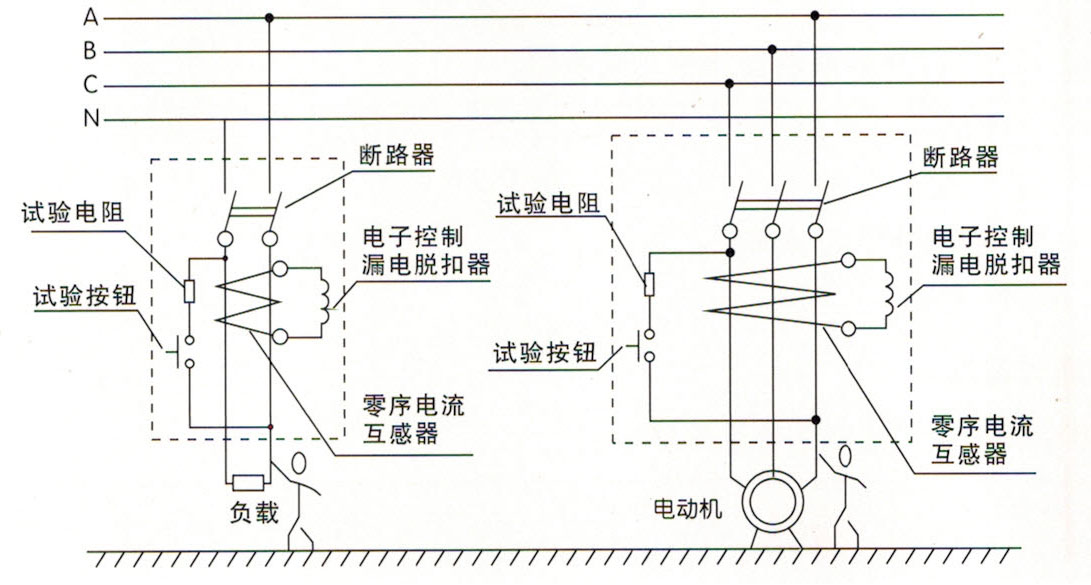

当被保护通过芯片的处理电路中有漏电或人身触电时，只要剩余电流达到整定动作电流值，零序互感器的二次绕组的输出信号就触发可控硅导通，并通过漏电脱扣器使漏电断路器动作，从而切断电源起到漏电和触电保护作用。及其工作原理(见原理图)。

工作原理

当被保护电路出现过载或短路时，热磁式脱扣器完成延时或瞬时脱扣动作从而使漏电断路器动作，从而切断电源，起到过载或短路保护作用。

主要参数及技术性能

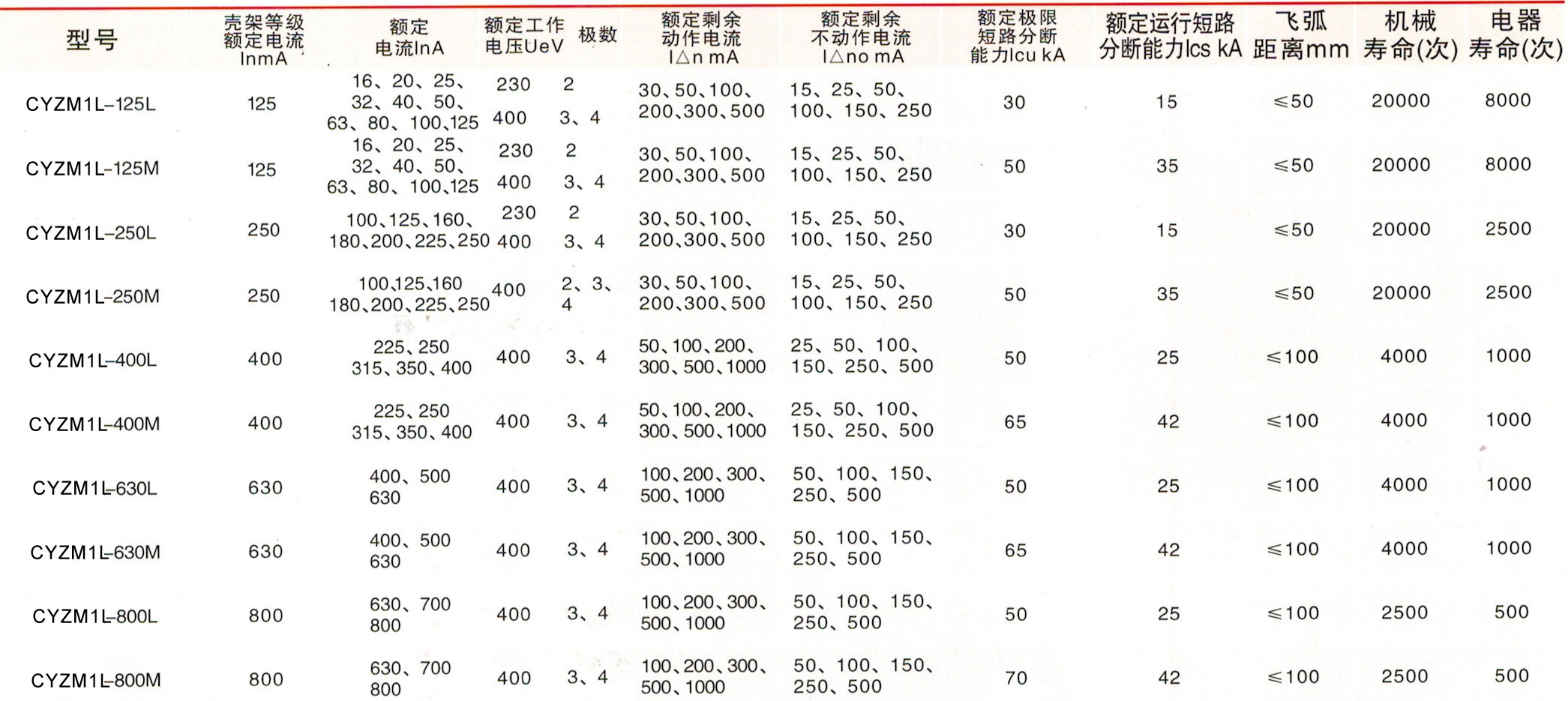

漏电断路器额额定值(见表5)

注:三档剩余动作电流调节可由用户任意选定

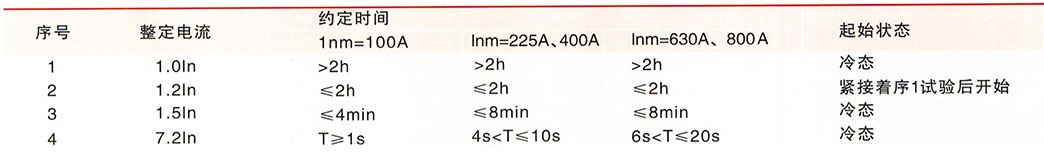

配电用漏电断路器过电流脱扣器各极同时通电时的反时限断开动作特性(见表6)

电动机保护用漏电断路器过电流脱扣器各极同时通电时的反时限断开动作特性(见表7)

漏电断路器的剩余电流分断时间

一般型漏电断路器的动作特性

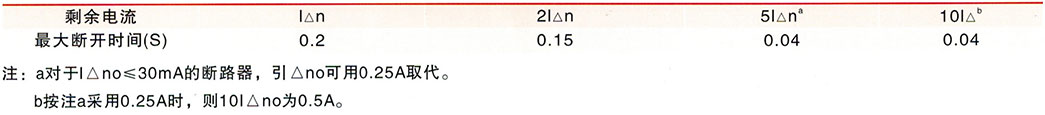

一般型断路器的动作特性见表8。I△no≤30mA的断路器应是非延时型。

延时型剩余电流动作断路器的动作特性

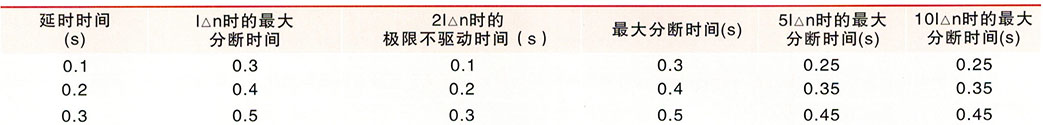

延时断路器的极限不驱动时间按2I△no规定，其动作特性见表9。

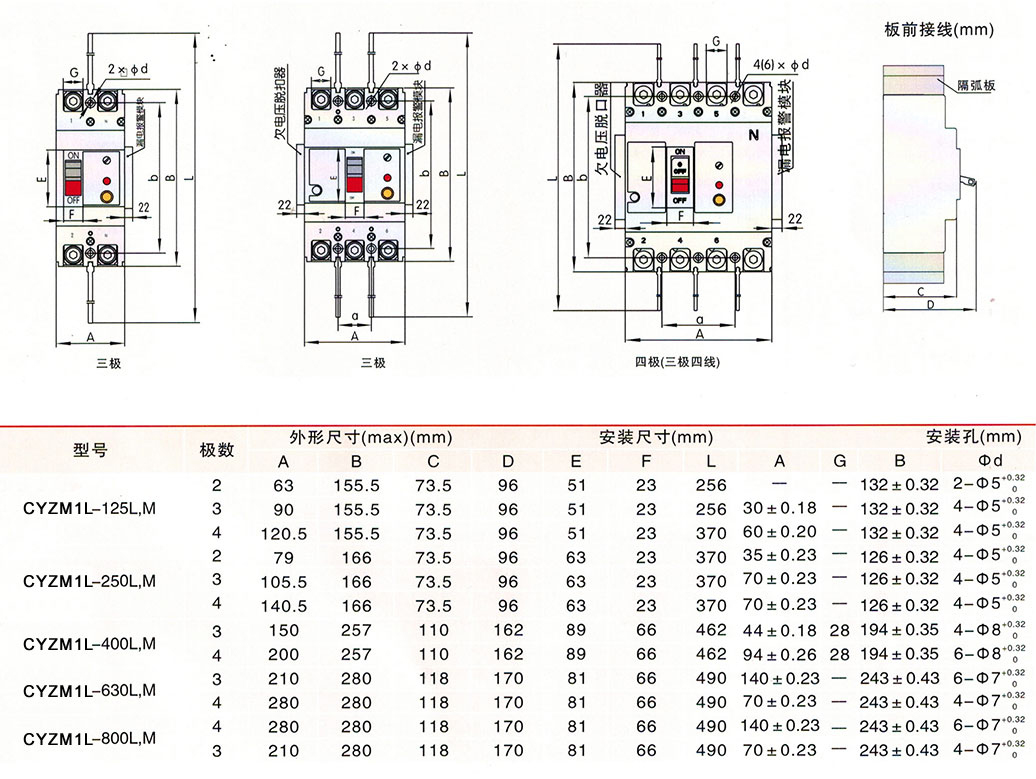

外形及安装尺寸
