适用范围

CYZM1E系列电子式断路器，是本厂采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz额定工作电压400V，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压保护功能，能保护线路和电源设备不受损坏。

断路器可垂直安装(即竖装)，亦可水平安装(即横装)。

本断路器不可到进线，即只能1、3、5接电源线，2、4、6接负载线。

本断路器适用于隔离功能，符号表示:“”。

本断路器执行以下标准:

IEC60947-1及GB/T14048.1《2000》总则;

IEC60947-2及G814048.2《2000》低压断路器及附录F带电子过电流保护断路器的附加要求;

IEC60947-4及G814048.4接触器和电动机起动器;

IEC60947-5.1及GB14048.5机电式控制电路电器。

适用工作环境及安装条件

安装地点的海拔不超过2000m;

周围介质温度不高于+40℃和不低于-5℃，且24小时时的平均值不超过35℃（特殊订货除外）;

安装地点的相对空气湿度在最高温度为+40℃时不超过50‰在较低温度下可以有较高的相对温度,例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施;

湿热带型断路器空气相对湿度在+25℃时不超过95%;

污染等级为3级:

断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路和控制电路安装类别为Ⅱ ;

湿热带断路器能耐受湿热、盐雾、霉菌的影响;

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏的地方;在没有雨雪侵袭的地方;

断路器应按产品的使用说明书安装。

主要性能技术

CYZM1E系列电子式塑壳断路器具有三段保护功能，使用类别为B的断路器与连接在同一电呈中的其它短路保护装置在短路条件下具有完全选择性配合；

具有三段保护动作电流、动作时间自供电选择:用户可根据负载电流要求对脱扣器进行设置调整;电子脱扣器由断路器自身提供能量，电流信号及脱扣器电源来自安装于断路器内的环形流互感器;

具有预报警指示:当负载电流超出预设定电流时，断路器面盖上的发光二极管指示为黄色；

具有过载指示:当负载电流超出整定电流时，断路器面盖上的发光二极管指示为红色;

具有消防专用的过载不脱扣只有报警功能:当负载电流过载运行时，断路器不脱扣，输出一d无源接点信号，驱动要相应的报警装置;

提供手持式专用检测器，以方便用户对断路器参数进行检测;

符合IEC60947附录F的电磁兼容要求;

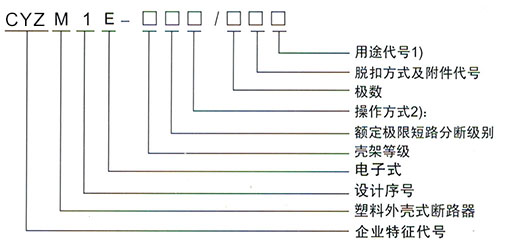

型号及其含义

注:

1):配电型无代号，电动机型用2表示;

温热带型用TH表示。

2):直接操作无代号:电动操作用Р表示，

转动手柄用Z表示。

按额定电流(A)分:

CYZM1E-100为32(16,20,25,32)、63(32,36,40,45,50,55,60,63)、100(63,65,70,75,80,85,90,95,100);

CYZM1E-250 为250(100,125,140,160,180,200,225,250);

CYZM1E-400 为400(200,225,250,280,315,350,400);

CYZM1E-630为630(400,420,440,460,480,500,530,560,600,630);

CYZM1E-800 为800(630,640,660,680,700,720,740,760,780,800);

接线方式分为板前接线、板后接线、板前插入式、板后插入式:

按断路器是否带附件分带附件和不带附件两种;

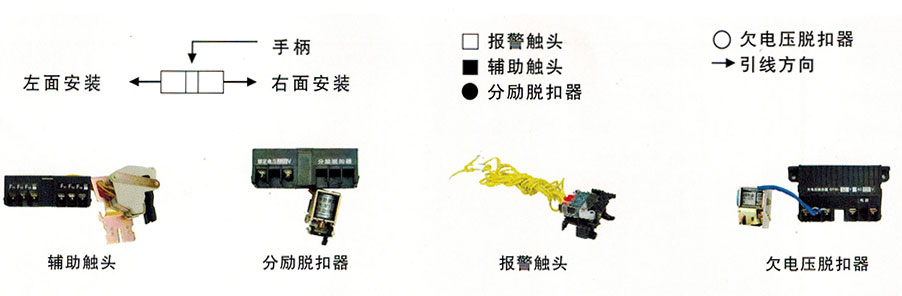

附件分内部附件和外部附件:内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头、智能通讯模块、智能报警不脱扣模块六种;外部附件有转动手柄操作机构、电动操作机构、手持式CKCM1E测试器。

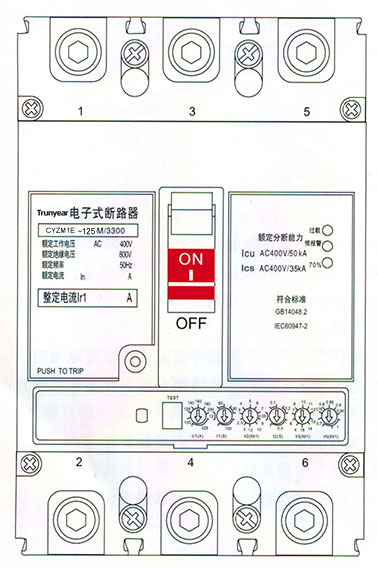

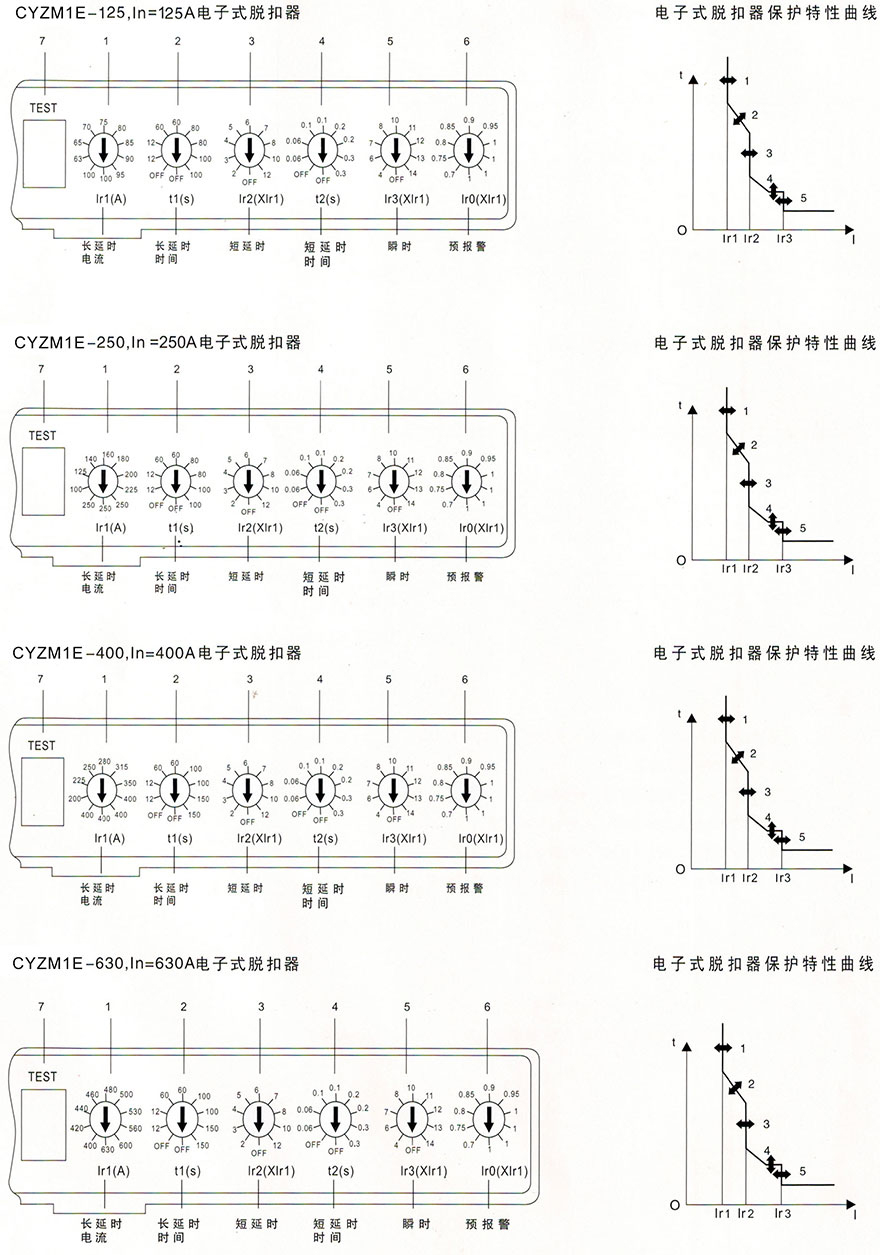

结构简介

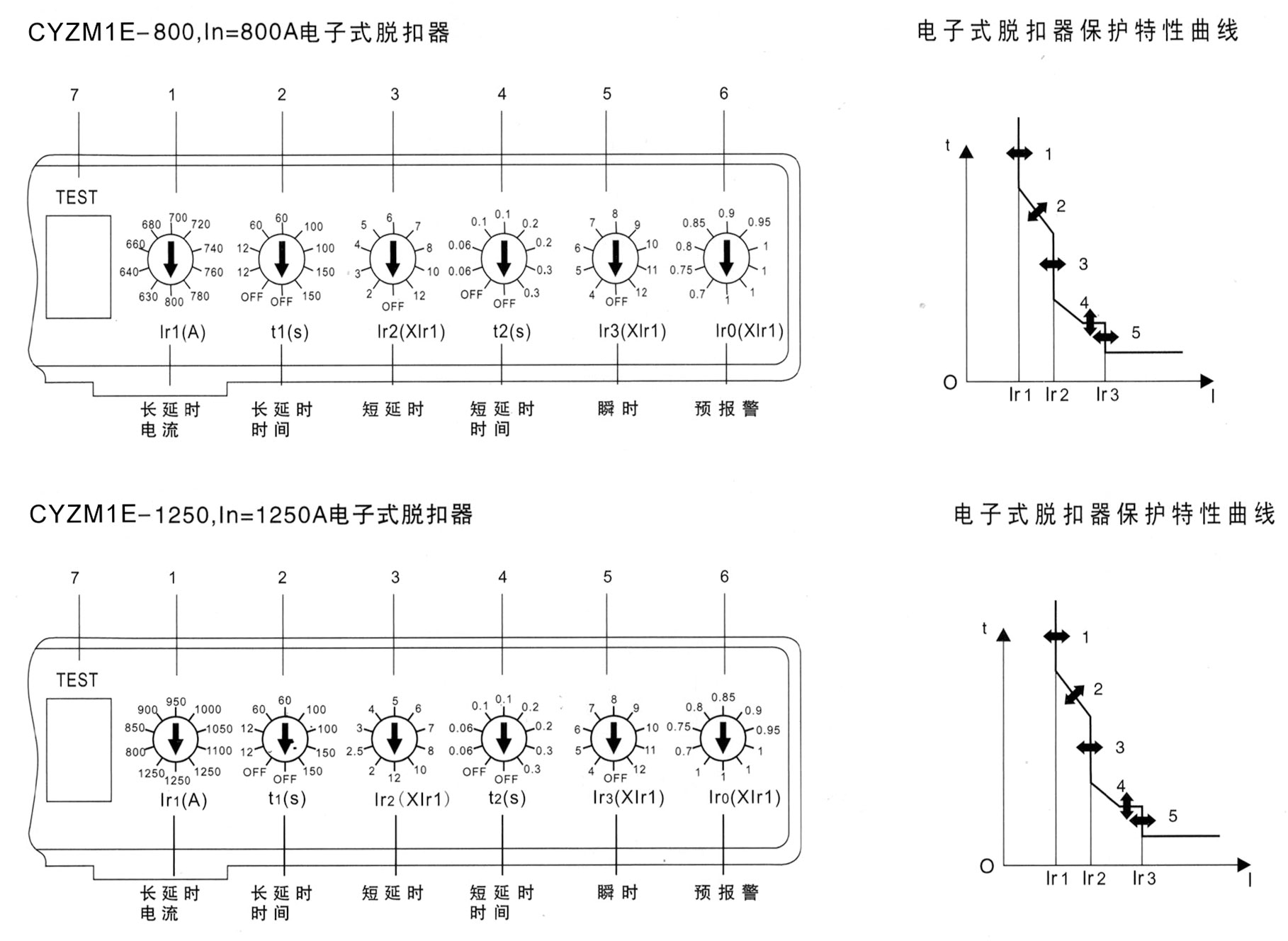

保护:

1、过载长延时动作电流lr1调整，根据断路器不同的额定电流，可从4档到10档进行调整;

2、长延时动作时间t1调整，可进行4档调整;

3、短路短延时动作电流Ir2调整，可进行10档调整;

4、短延时动作时间t2调整，可进行4档调整;

5、短路瞬时动作电流Ir3调整，可进行8档、9档或10档调整;

其他功能:

6、预报警动作电流lro调整，可进行7档调整;

7、测试端，用于检测电子脱扣器当前整定值;

8、电子脱扣器工作指示;

9、预报警指示;

10、过载指示;

11、脱扣按钮。

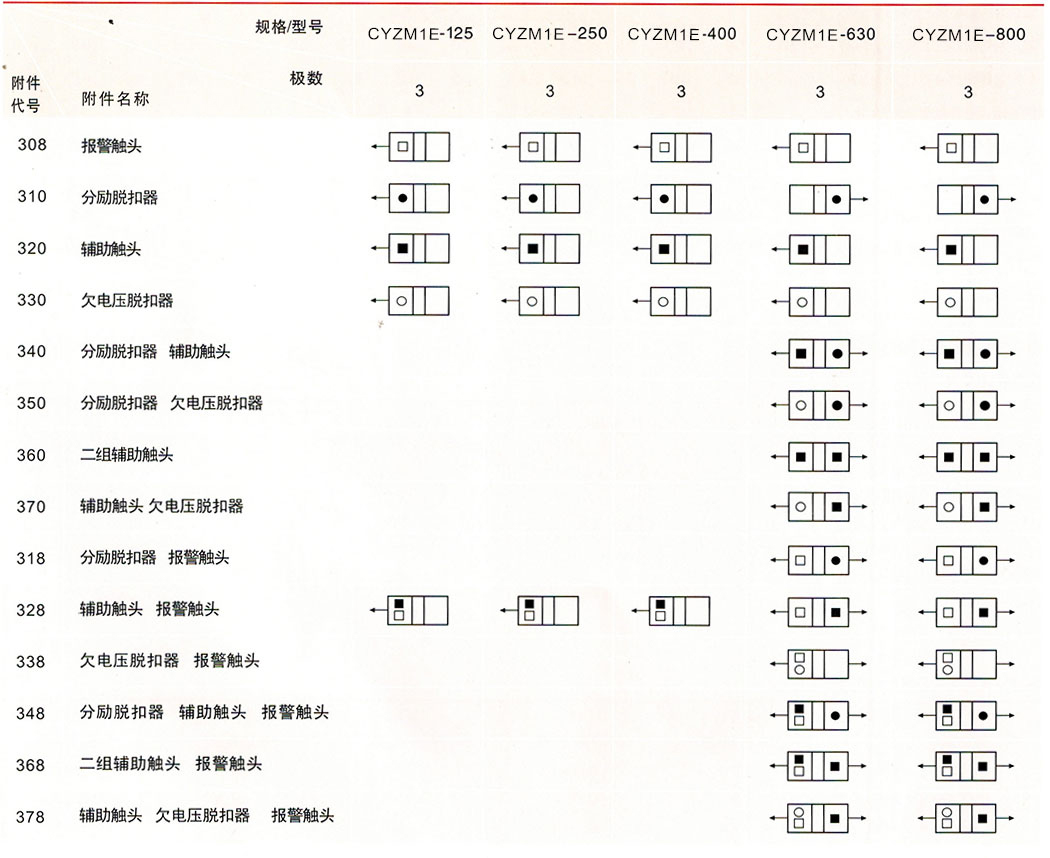

脱扣器方式及附件代号见表一

注:a、300:表示不带表中附件的断路器:

b、CYZM1E-630及CKCM1E-800中 348规格，辅助触头为一对触头(即一常开，一常闭)，368规格辅助触头为三对触头(即三常开，三常闭)。

c、100、250、400装340(辅助十分励),分励要另选用线路板配套专用的分励模块安装，可具备分励动作性能。

断路器主要技术性能指标

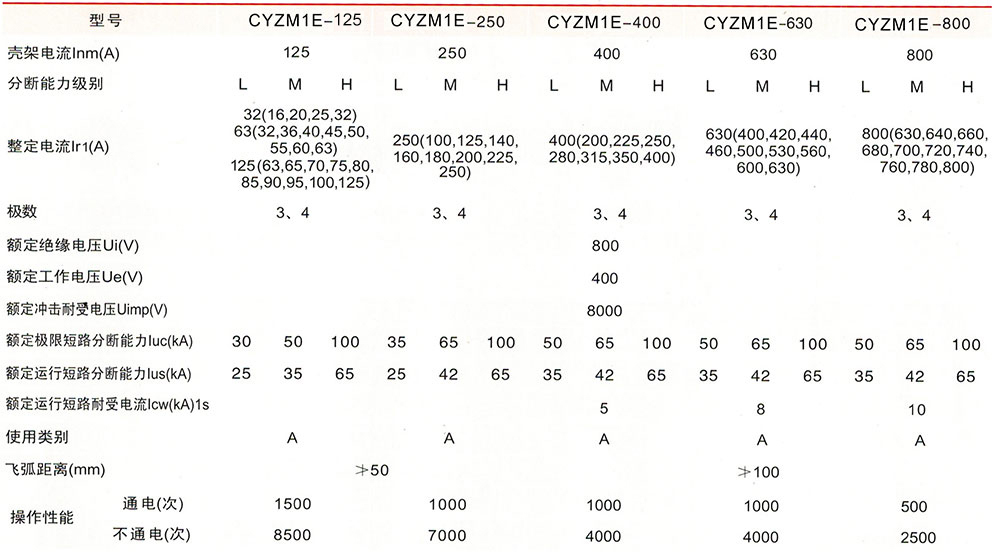

断路器主要技术性能指标(见表二)

功率损耗及降容系数

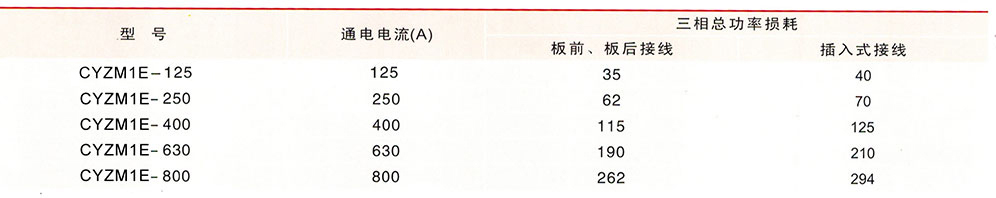

功率损耗(见表三)

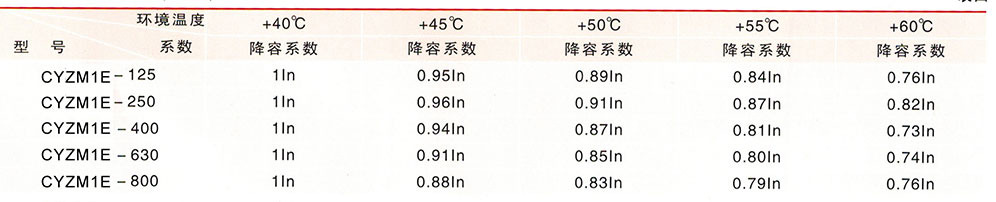

环境温度变化时降容系数(见表四)

注:以上降容系数均在通于壳架额定电流下测得

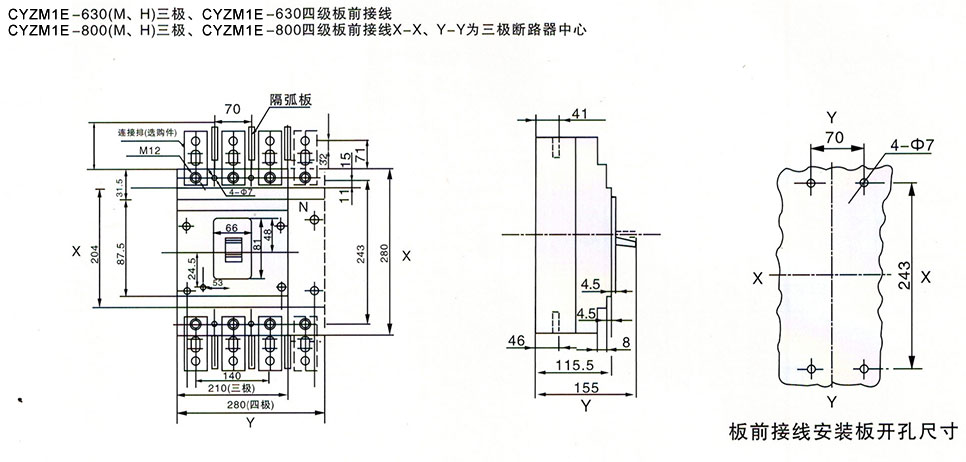

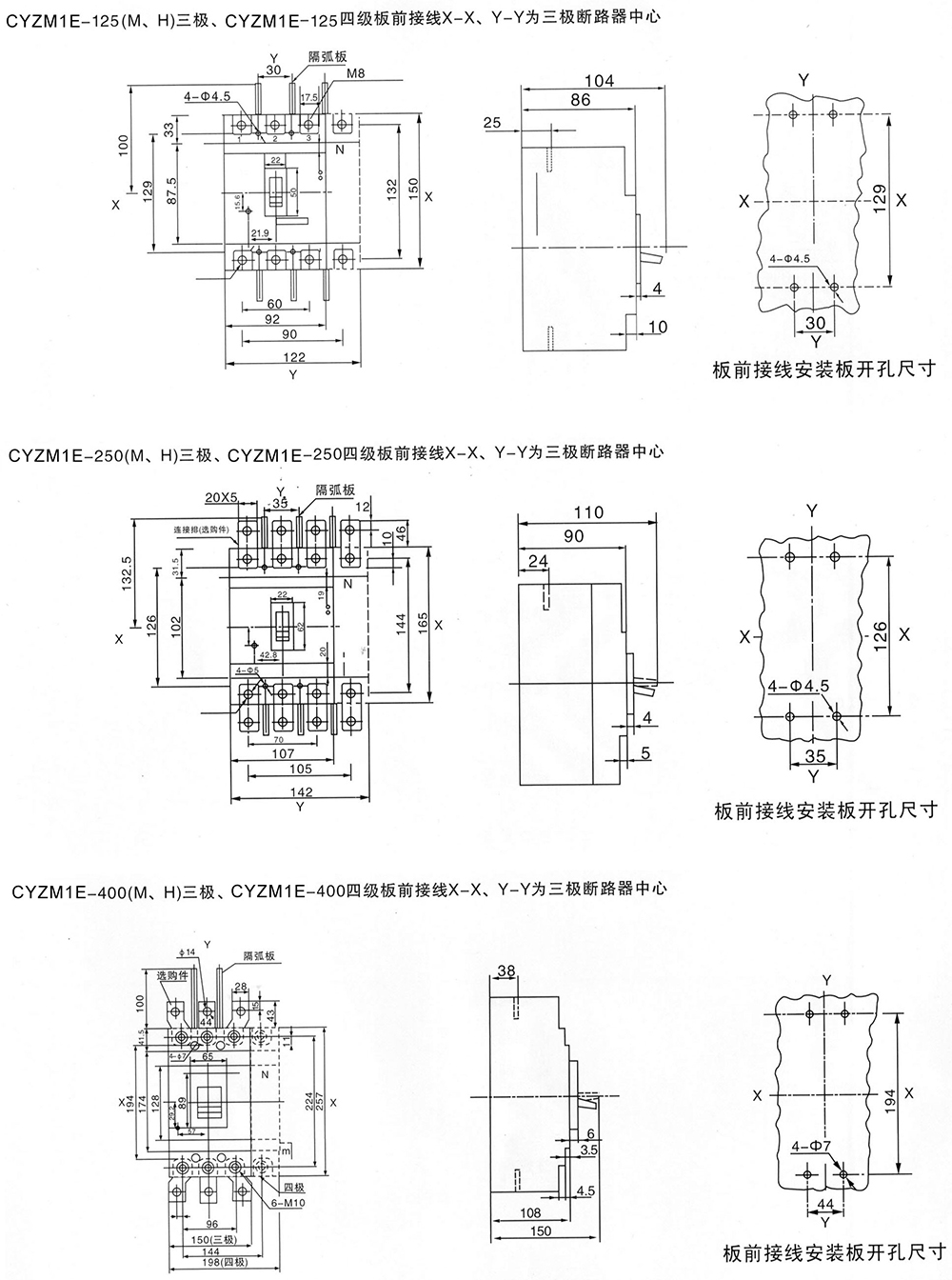

外形及安装尺寸

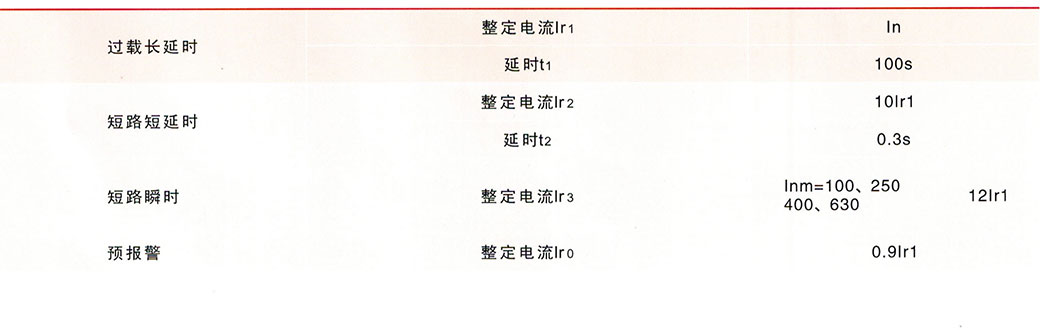

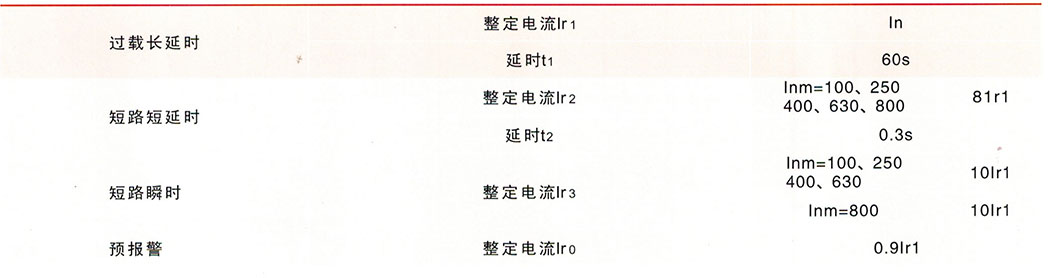

如用户订货时无特殊要求，脱扣器特性参数按表七、表八配置
