产品概述

CYZM3系列塑壳断路器(以下简称断路器)，是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz/60Hz，额定工作电压690V及以下(CYZM3-63为400V)，额定工作电流至800A的电路中作不频繁转换及电动机保护(额定电流>630A无电动机保护型)之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。

断路器按照其额定极限短路分断能力(Icu)的高低，分为C型(基本型)、L型(标准型)、M型(较高分断型)三类,该断路器具有体积小、分断高、飞弧短(部分规格零飞弧)、抗振动等特点。

断路器可带漏电报警不脱扣模块，避免停电造成重大损失。

本断路器可垂直安装(即竖装)，亦可水平安装(即横装)。本断路器具有隔离功能，其相应的符号为:“”。断路器符合GB14048.2标准要求。

使用条件及安装条件

周围空气温度为-5℃~+40℃ ;

安装地点的海拔不超过2000m;

安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施;

污染等级为3级;

断路器通过GB/T2423.10试验要求可耐受频率为2Hz~13.2Hz、位移为±1mm及频率为13.2Hz~100Hz、加速度为±0.7g的机械振动;

断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ;

断路器适用于电磁环境A;

湿热带型(TH型)断路器通过GB/T2423.4试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响;

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方;

断路器应安装在没有雨雪侵袭的地方;

储存条件:周围空气温度为-40℃ ~+70℃。

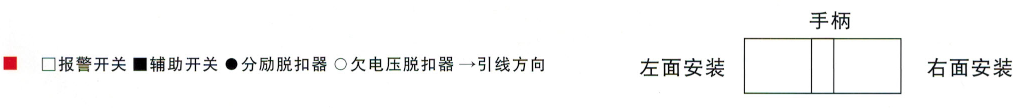

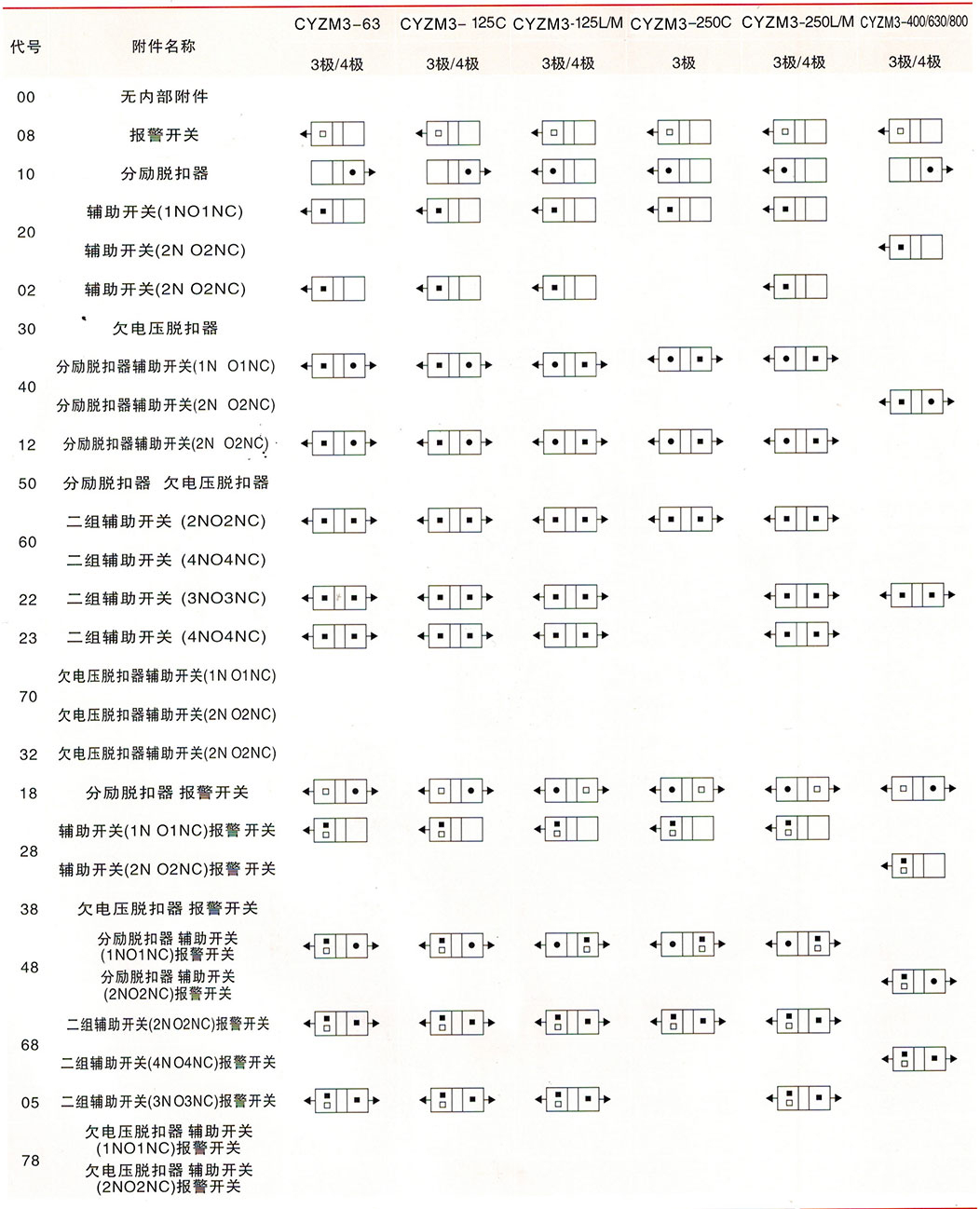

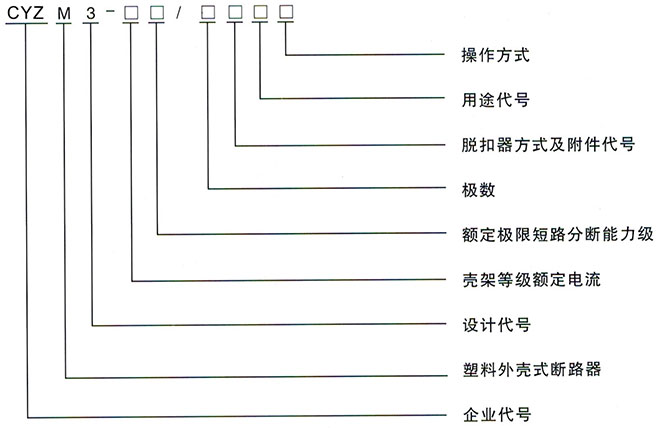

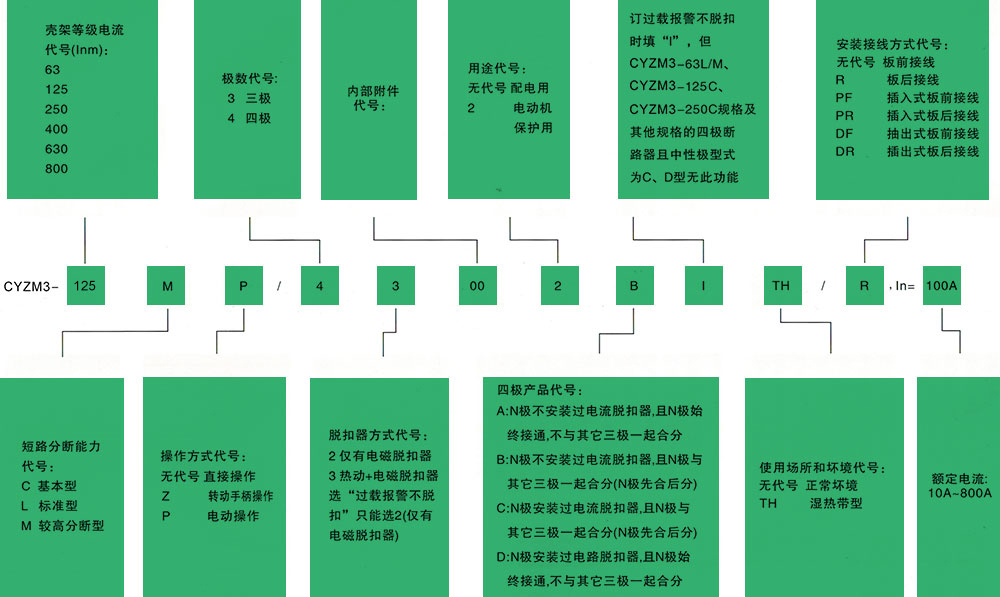

型号及含义

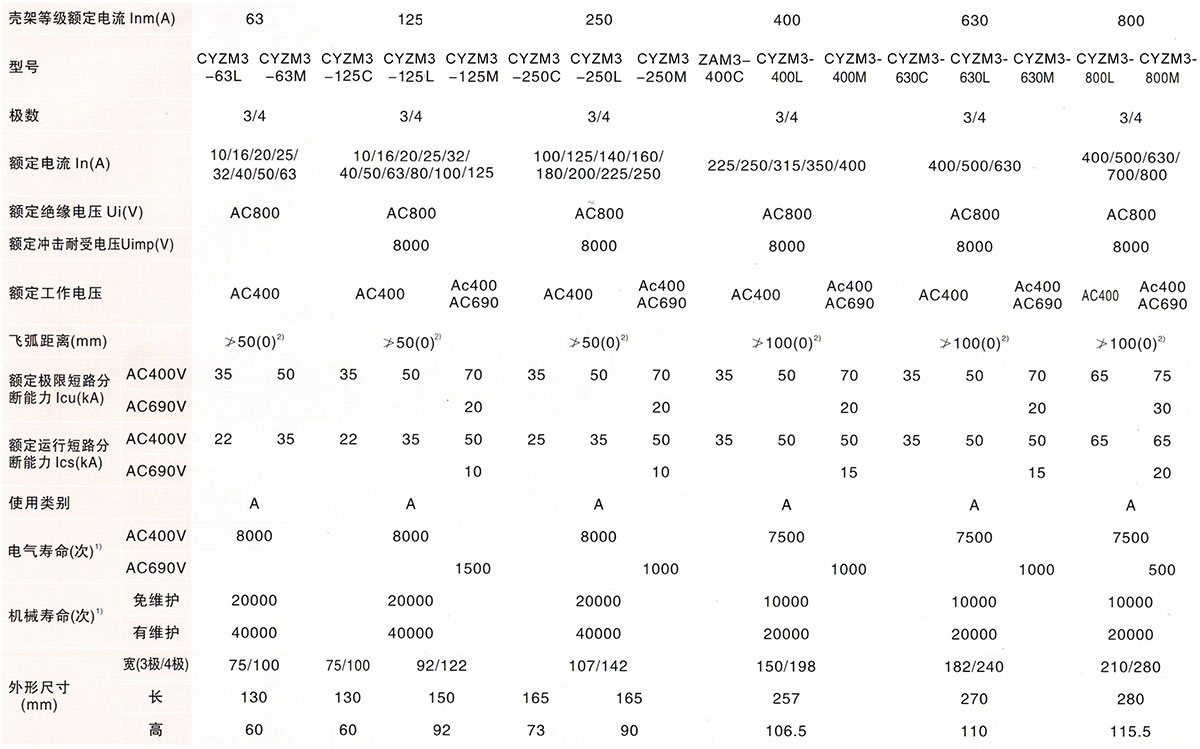

主要技术参数

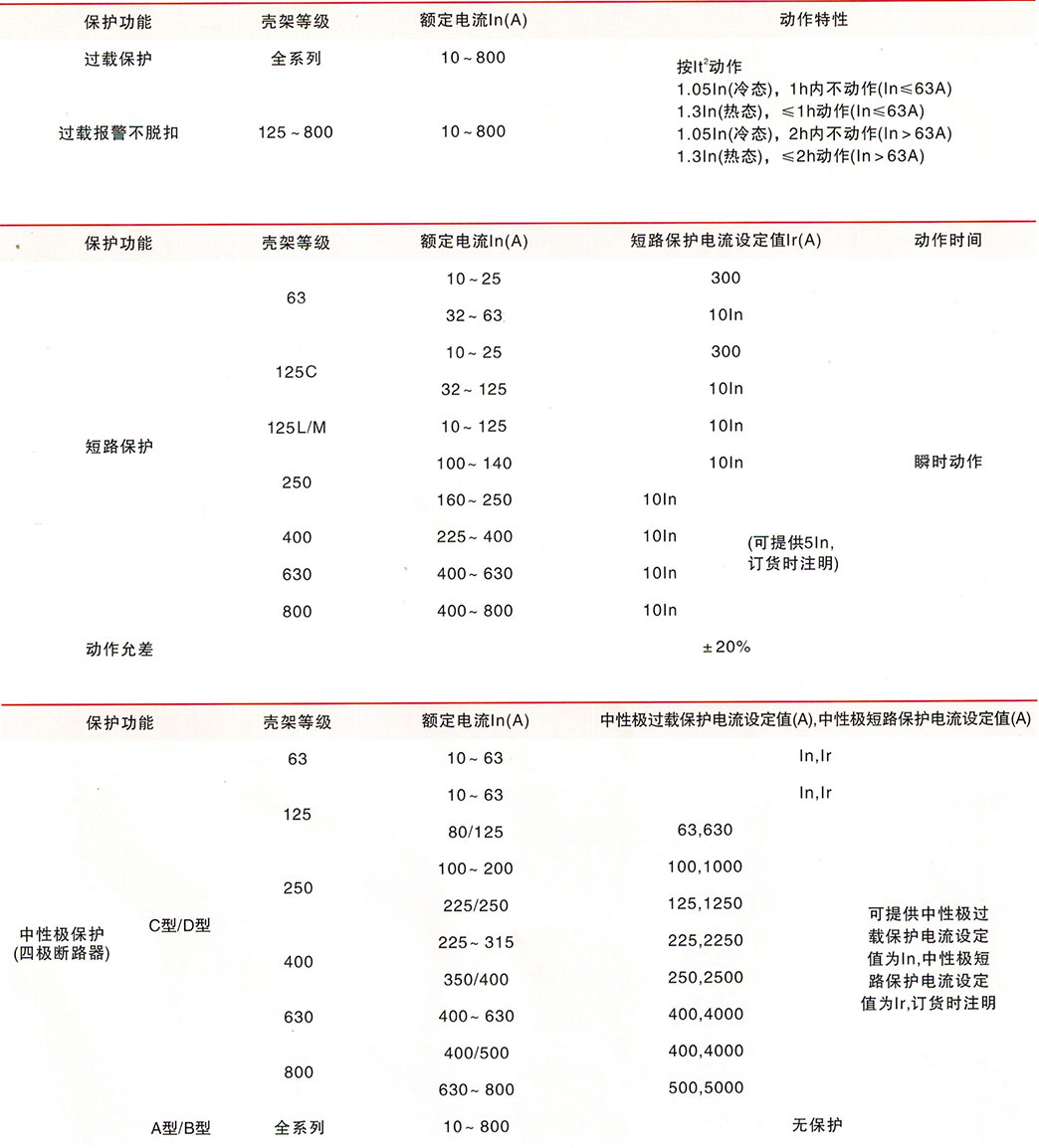

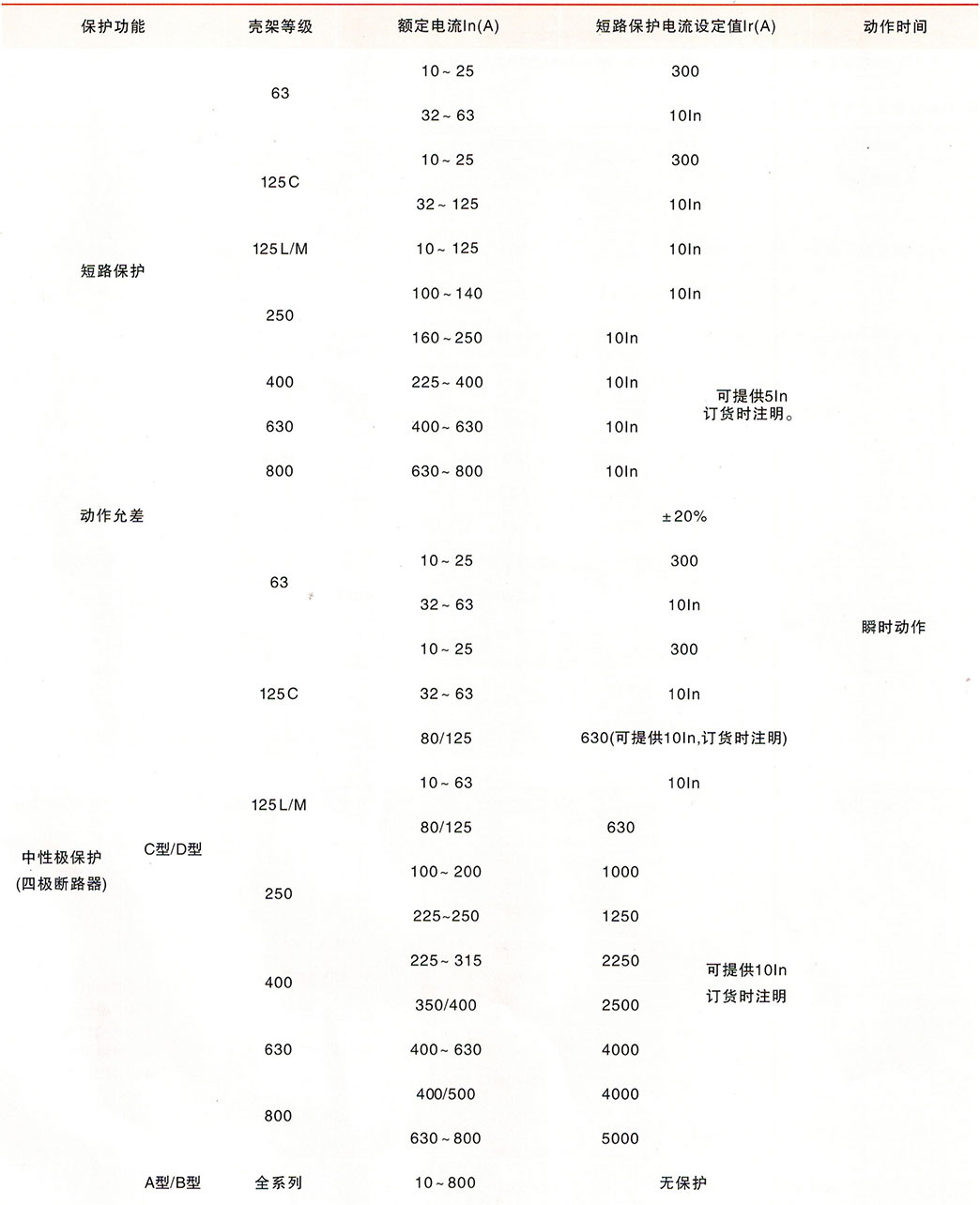

保护特性

(一)用途类型为配电型

配电型CYZM3断路器可分为以下脱扣器方式:

——代号为3的热动+电磁脱扣器，如选型型号为CYZM3-63M/3300;

—一代号为2的仅有电磁脱扣器，如选型型号为CYZM3-63M/3200。

脱扣器方式代号为3，热动+电磁脱扣器

脱扣器方式代号为2，仅有电磁脱扣器

保护特性

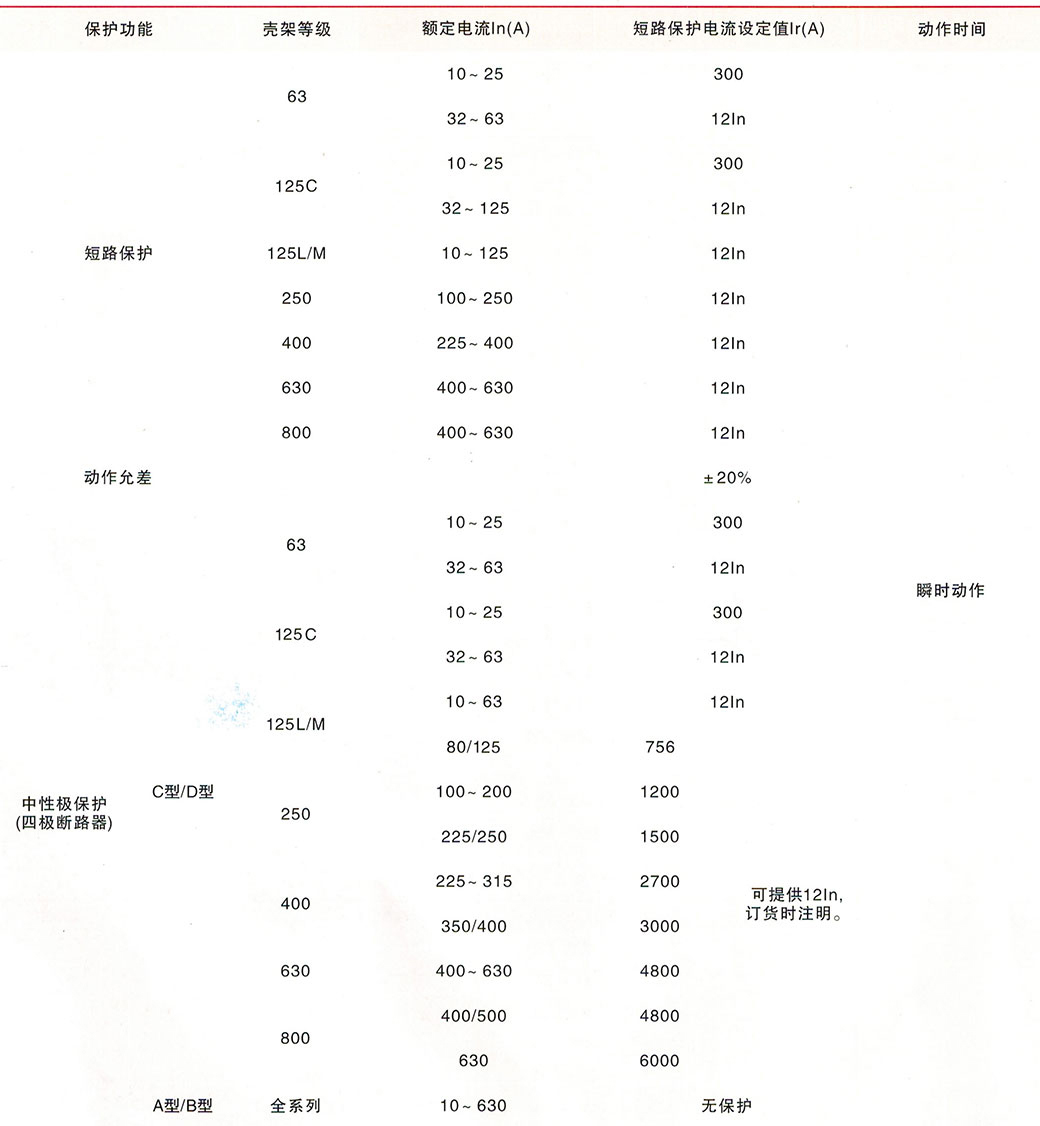

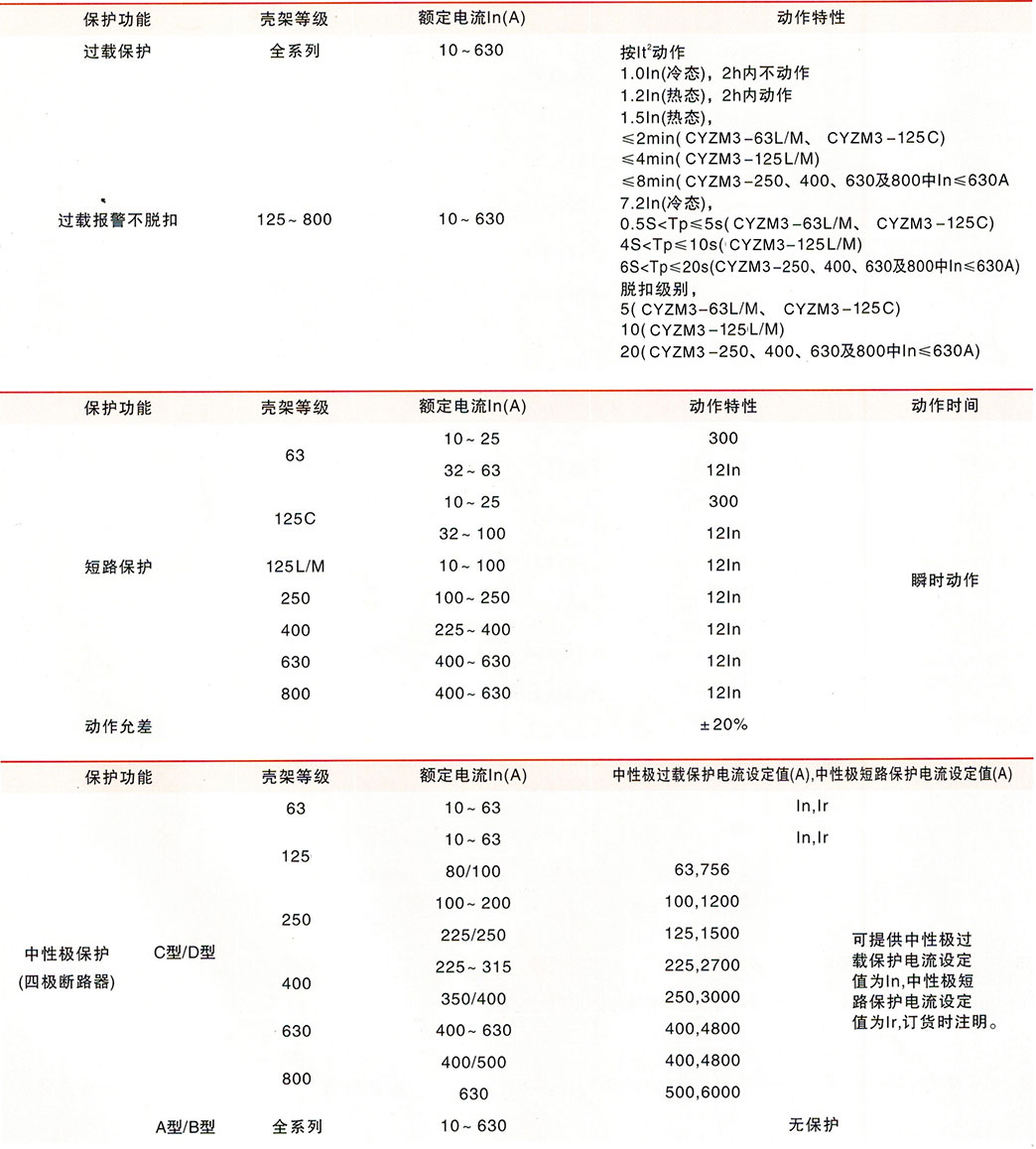

(二)用途类型为电动机保护型

电动机保护型CYZM3断路器可分为以下脱扣器方式:

——代号为3的热动+电磁脱扣器，如选型型号为CYZM3-63M/33002;

——代号为2的仅有电磁脱扣器，如选型型号为CYZM3-63M/32002。

脱扣器方式代号为3，热动+电磁脱扣器

脱扣器方式代号为2，仅有电磁脱扣器

注:CYZM3-125C中80A、100A无仅有电磁脱扣器的电动机保护产品。

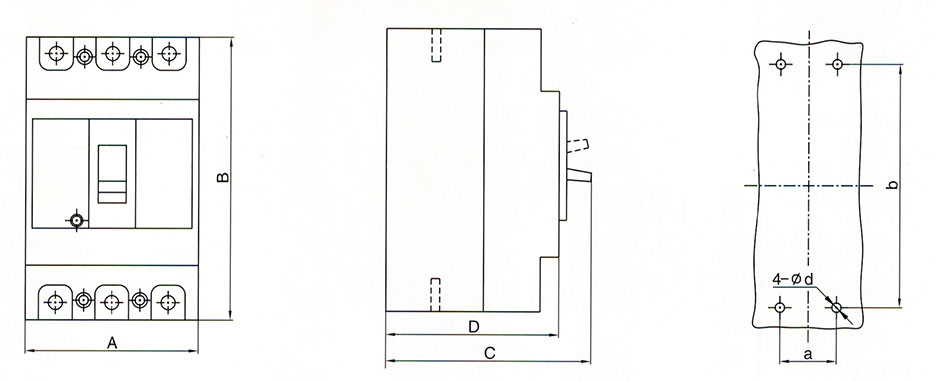

外形及安装尺寸

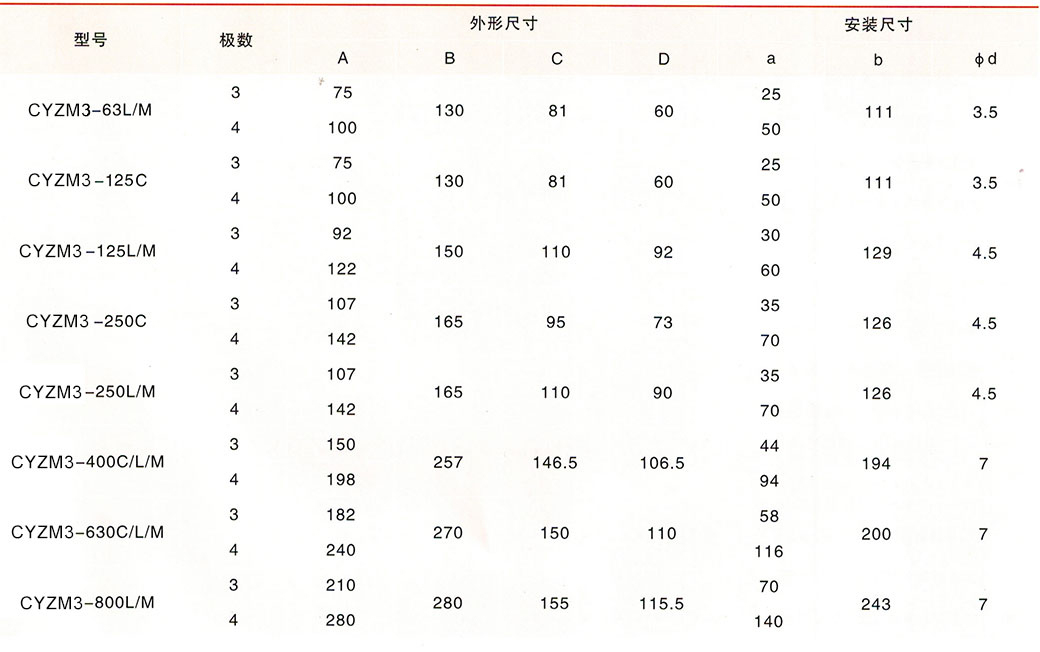

外形尺寸和安装尺寸(单位:mm)

快速选用表

CYZM3系列塑壳断路器快速选用表
