产品概述

CYZM3L系列漏电断路器(以下简称断路器)，是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz/60Hz，额定工作电压400V，额定电流至630A的电路中作不频繁转换及电动机保护之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时，可对人提供间接接触保护，还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。在其它保护装置失灵时，额定剩余动作电流为30mA的CYZM3L断路器可对人提供直接接触附加保护。

断路器可带漏电报警不脱扣模块，避免停电造成重大损失。

该断路器具有体积小、分断高、飞弧短、抗振动等特点。

断路器可垂直安装(即竖装)，亦可水平安装(即横装)。

断路器不可倒进线，即只允许1、3、5接电源线，2、4、6接负载线。

本断路器具有隔离功能，其相应的符号为:“" 。

断路器符合GB14048.2标准要求。

正常使用条件和安装条件

周围空气温度为-5℃~+40℃ ;安装地点的海拔不超过2000m ;

安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施;

污染等级为3级;

断路器通过GB/T2423.10试验要求可耐受频率为2Hz~13.2Hz、位移为±1mm及频率为13.2Hz~100Hz、加速度为±0.7g的机械振动;

断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ;

断路器适用于电磁环境A;

湿热带型(TH型)断路器通过GB/T2423.4试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响;

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方;

断路器应安装在没有雨雪侵袭的地方;

储存条件:周围空气温度为-40℃~+70℃。

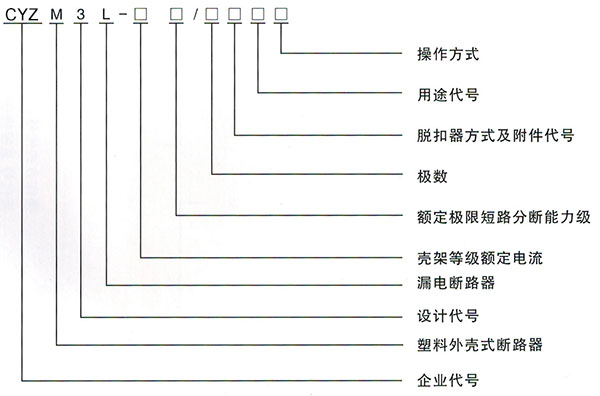

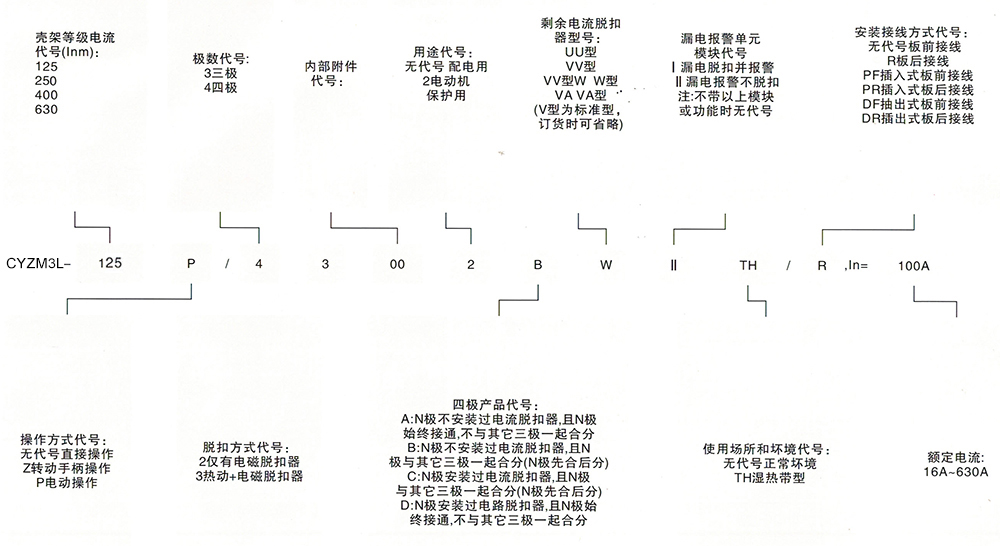

型号及含义

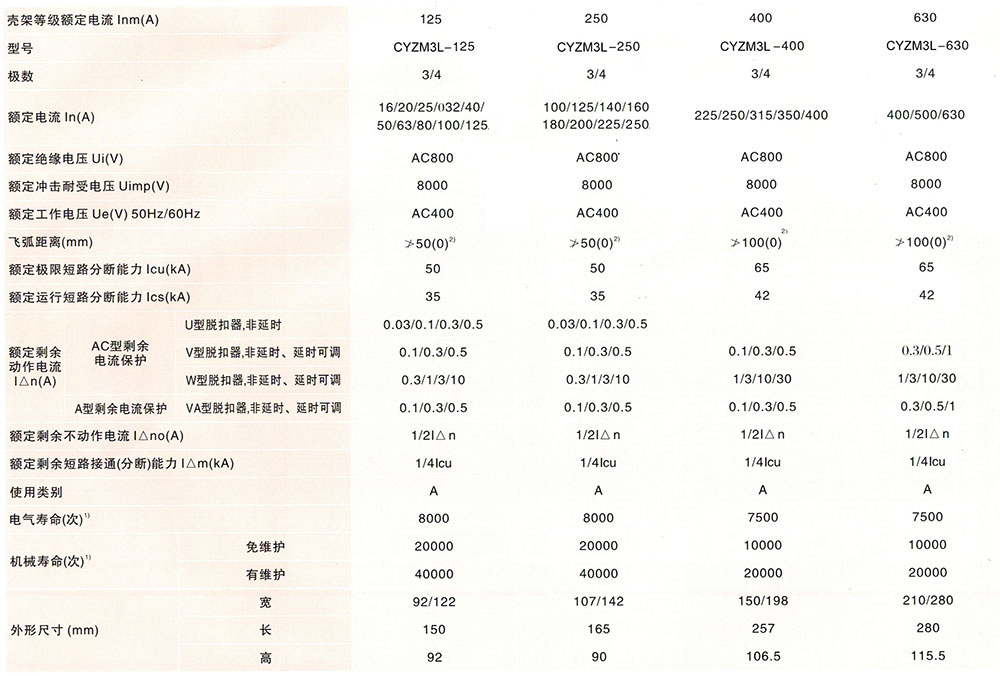

CYZM3L系列漏电断路器主要技术性能指标

注:

1)根据GB14048.1术语“寿命”表示电器在修理或更换部件前完成的操作循环次数的概率。

2)分别选装高为6mm(CYZM3L-125)、7.5mm(CYZM3L-250)、9.3mm(CYZM3L-400)、9.5mm(CYZM3L-630)的零飞弧罩，实现零飞弧。

3)本系列三极断路器接三相负载时，负载不能带中性线，包括取自断路器负载端的负载控制回路电源也不能带中性线，否则该断路器会产生误动作。

4)本系列三极和四极断路器接单相负载时，相线接A极，中性线接C极，不要接B极。

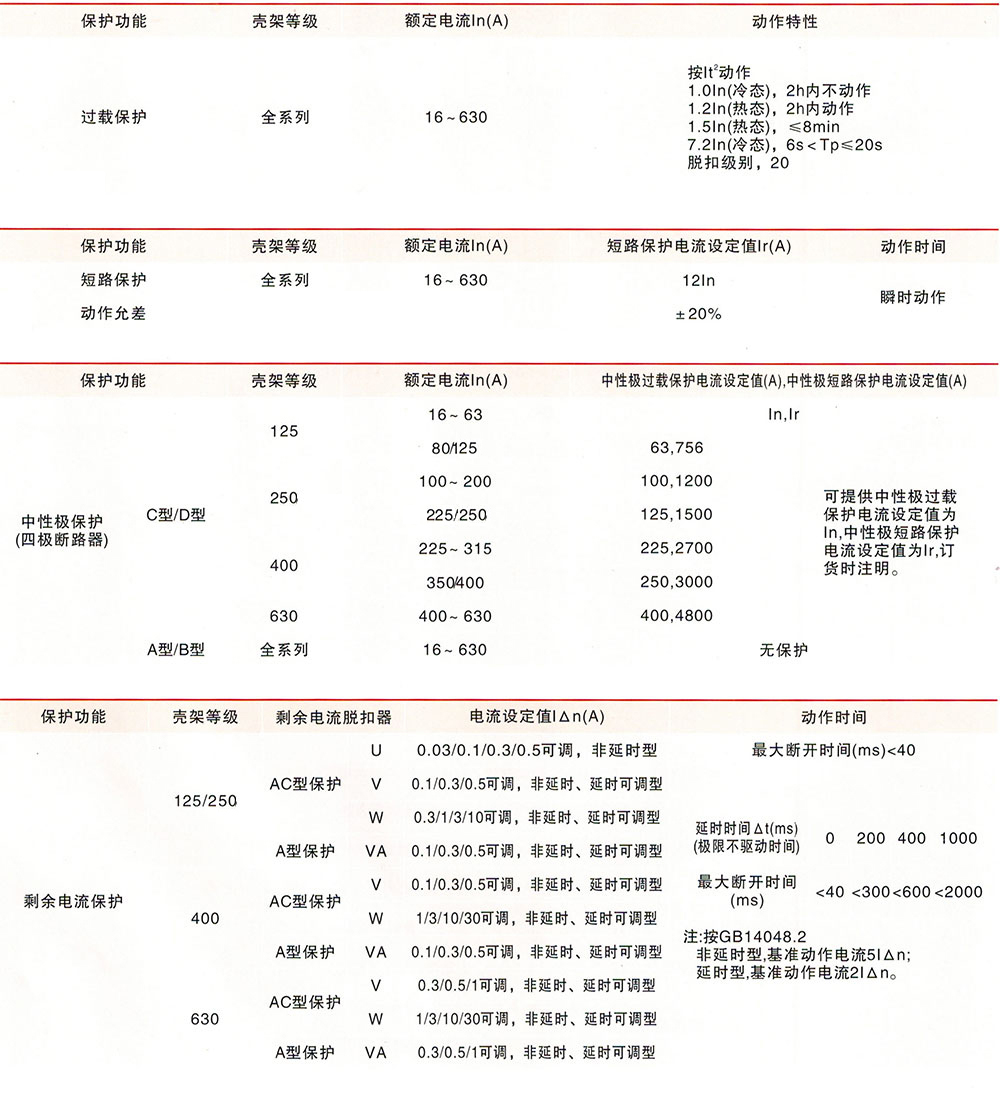

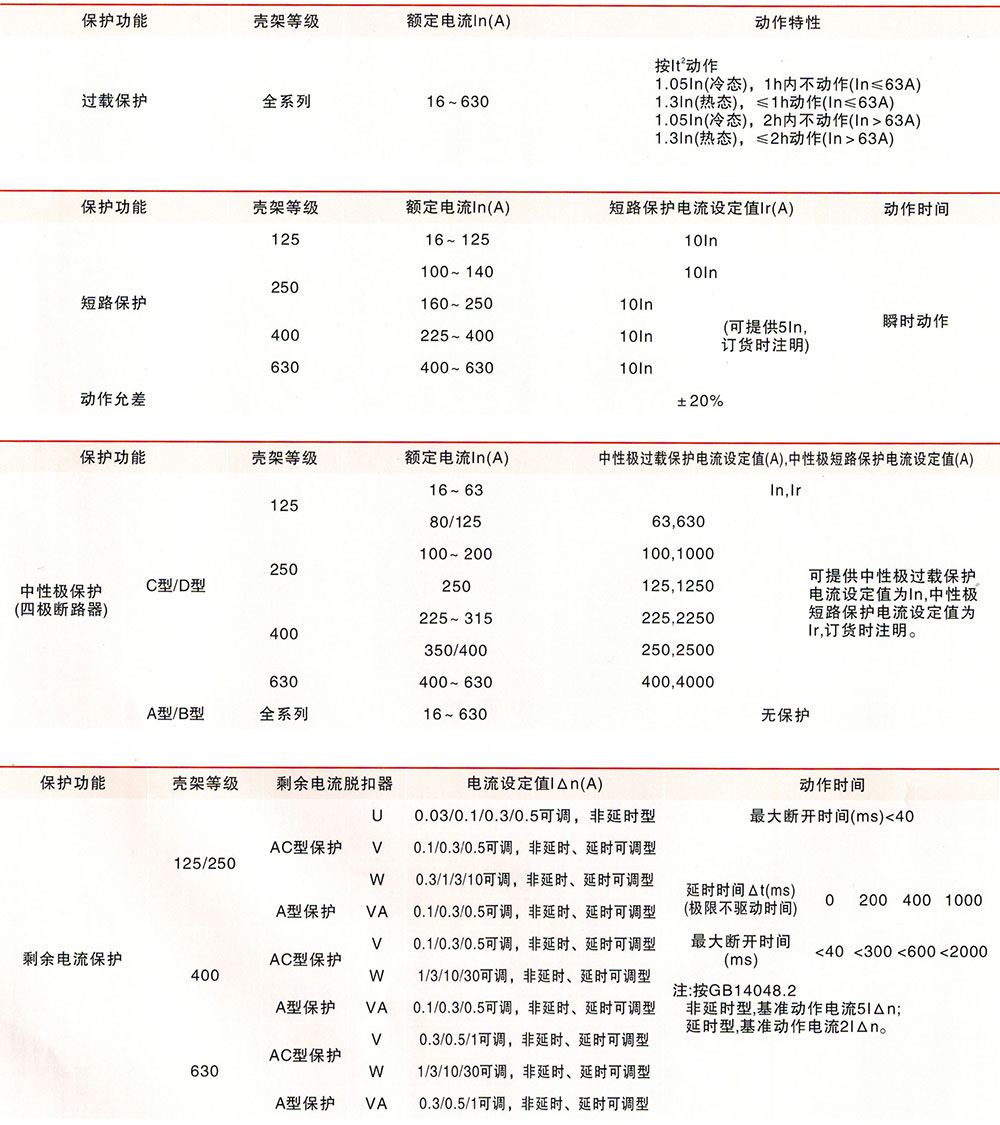

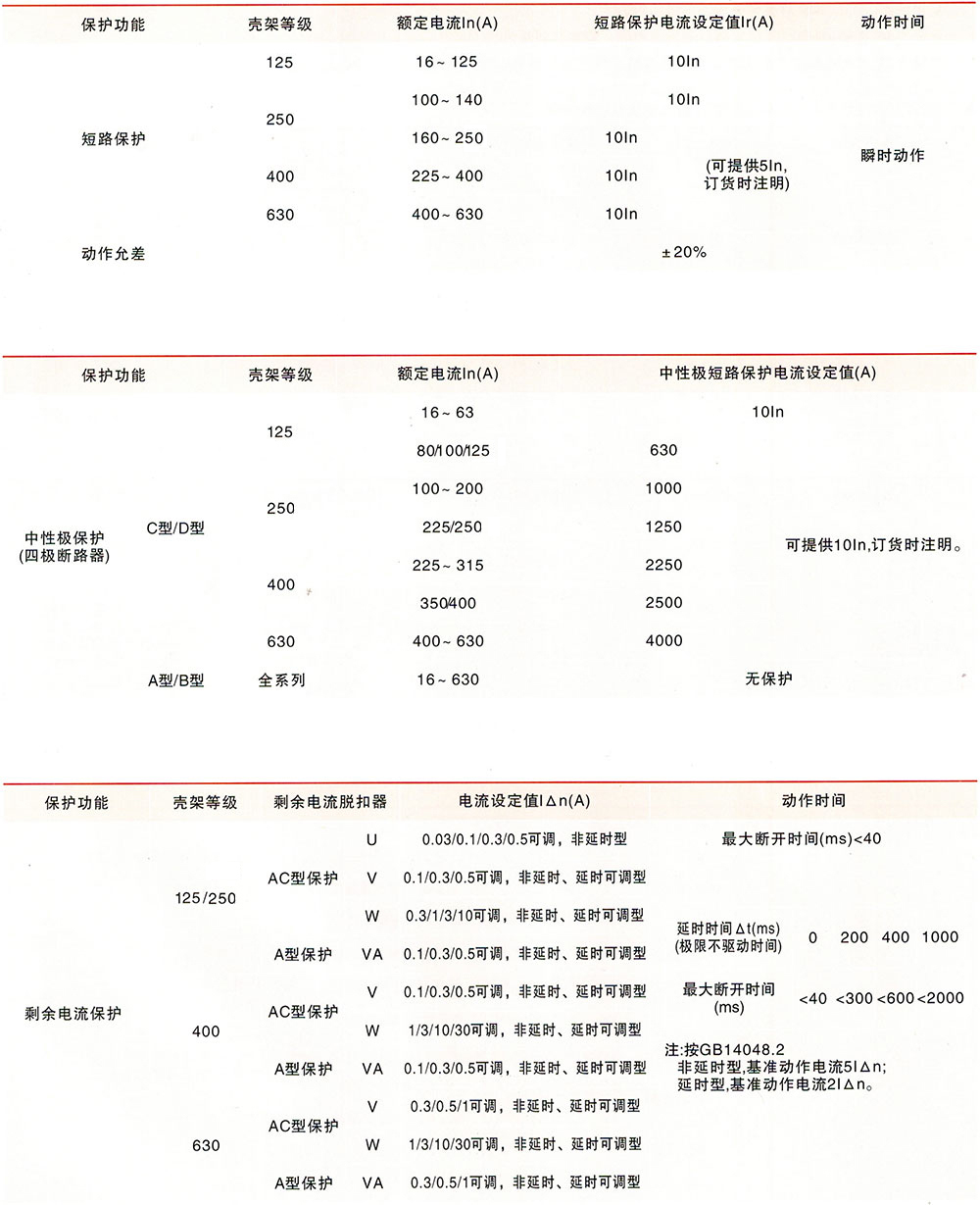

保护特性

(一)用途类型为配电型配电型CYZM3L断路器可分为以下脱扣器方式:

一—代号为3的热动+电磁脱扣器与剩余电流脱扣器，如选型型号为CYZM3L-125/4300Bu;

—一代号为2的仅有电磁脱扣器与剩余电流脱扣器，如选型型号为CYZM3L-125/4200BU。

脱扣器方式代号为3，热动+电磁脱扣器与剩余电流脱扣器

脱扣器方式代号为2，仅有电磁脱扣器与剩余电流脱扣器

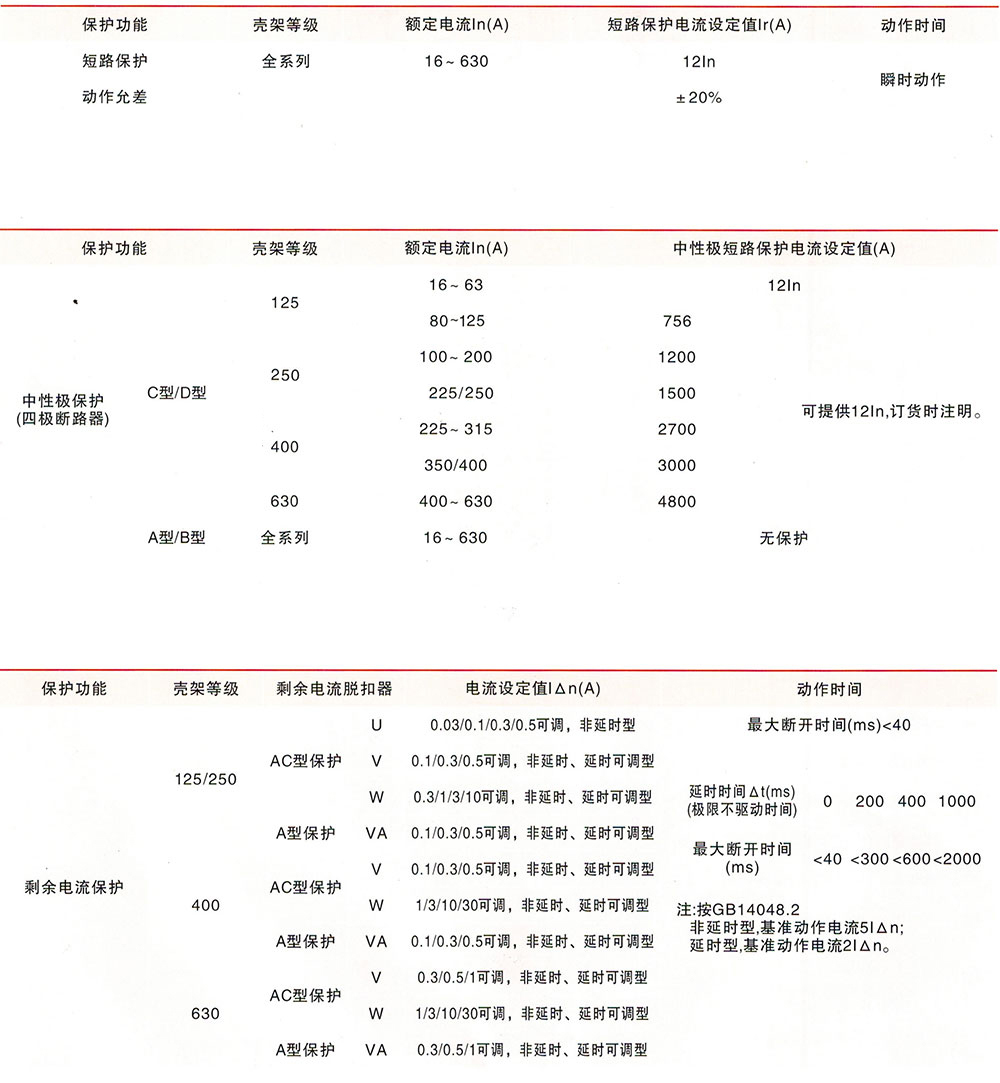

(二)用途类型为电动机保护型

电动机保护型CYZM3L断路器可分为以下脱扣器方式:

一一代号为3的热动+电磁脱扣器与剩余电流脱扣器，如选型型号为CYZM3L-125/33002BU;

——代号为2的仅有电磁脱扣器与剩余电流脱扣器，如选型型号为CYZM3L-125/32002BU。

脱扣器方式代号为3，热动+电磁脱扣器与剩余电流脱扣器

脱扣器方式代号为2，仅有电磁脱扣器与剩余电流脱扣器

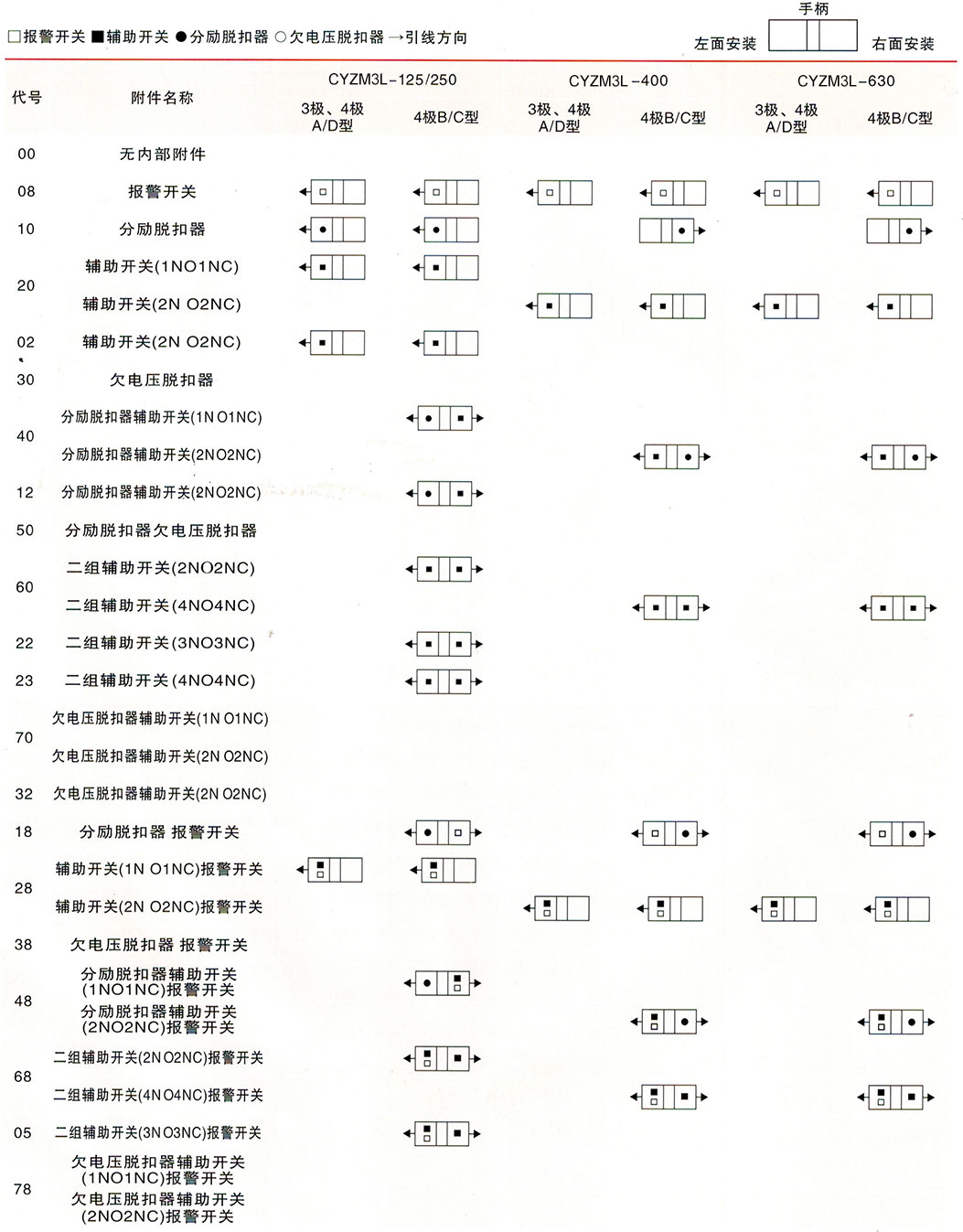

内部附件代号

外形及安装尺寸

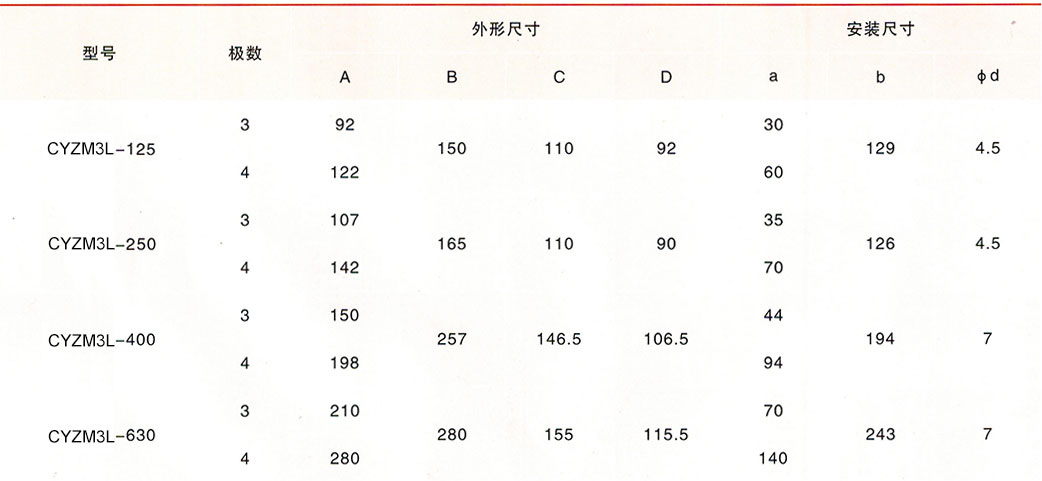

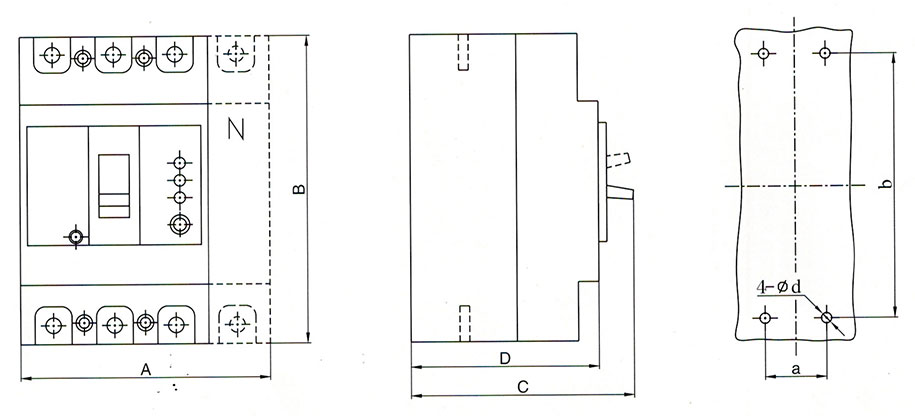

外形尺寸和安装尺寸(单位:mm)

快速选用表

举例:如订CYZM3L-125,四级，额定电流为80A并带电动操作机构及辅助开关，N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分板前接线5台，即写为订CYZM3L-125P/4320A 80A 5台。
