产品概述

CYZM3E系列电子式塑壳断路器(以下简称断路器)，适用于交流50Hz(或60Hz),其额定绝缘电压为800V,额定工作电压690V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠压保护功能，能保护线路和电源设备不受损坏，断路器保护特性齐全、精确，能提高供电可靠性，避免不必要的停电。

断路器具有体积小、分断高、飞弧短(部分规格零飞弧)、抗振动等特点。

本断路器可垂直安装(即竖装)，亦可水平安装(即横装)。

本断路器具有隔离功能，其相应的符号为:“ ”。

断路器不可倒进线，即只允许1、3、5接电源线，2、4、6接负载线。

断路器符合GB14048.2标准要求。

正常使用条件和安装条件

周围空气温度为-5℃~+40℃ ;

安装地点的海拔不超过2000m;

安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施;

污染等级为3级;

断路器通过GB/T2423.10试验要求可耐受频率为2Hz~13.2Hz、位移为±1mm及频率为13.2Hz~ 100Hz、加速度为士0.7g的机械振动;

断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ ;

断路器适用于电磁环境A;

湿热带型(TH型)断路器通过GB/T2423.4试验要求,能耐受潮湿空气、盐雾、油雾、霉菌的影响;断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方;

断路器应安装在没有雨雪侵袭的地方;

储存条件:周围空气温度为-40℃ ~+70℃。

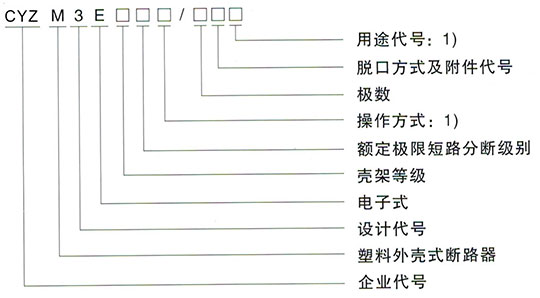

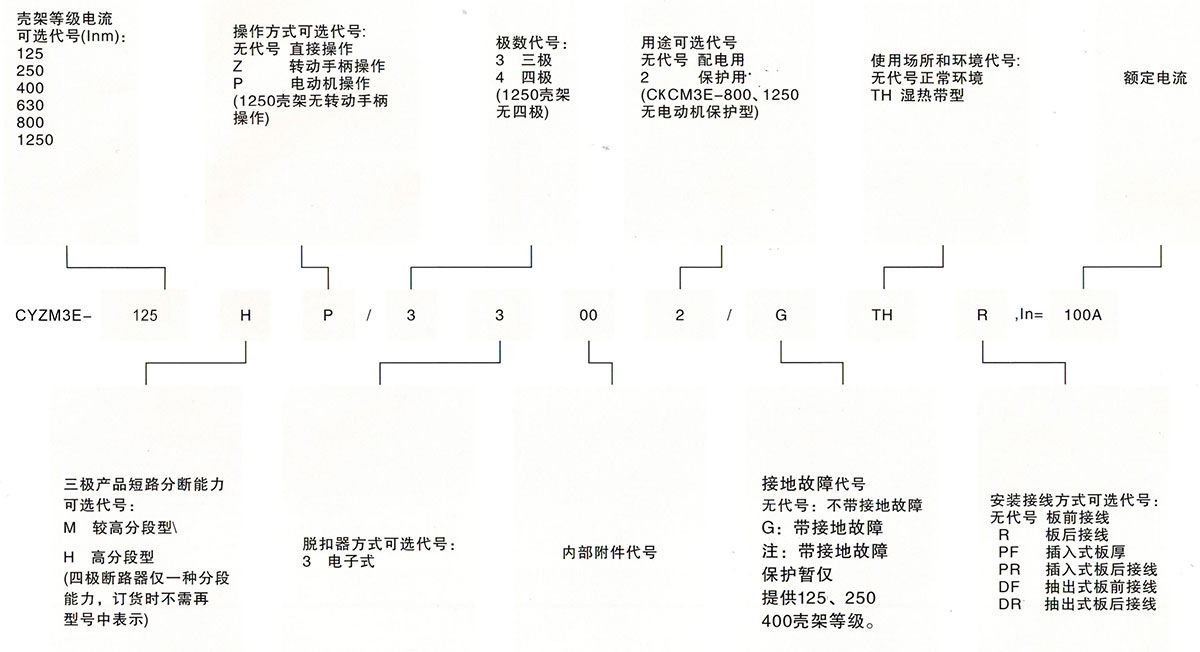

型号及含义

注:1、配电型无代号,电动机型用2表示。

2、直接操作无代号,电动机操作用P表示,转动手柄用Z表示。

技术性能指标

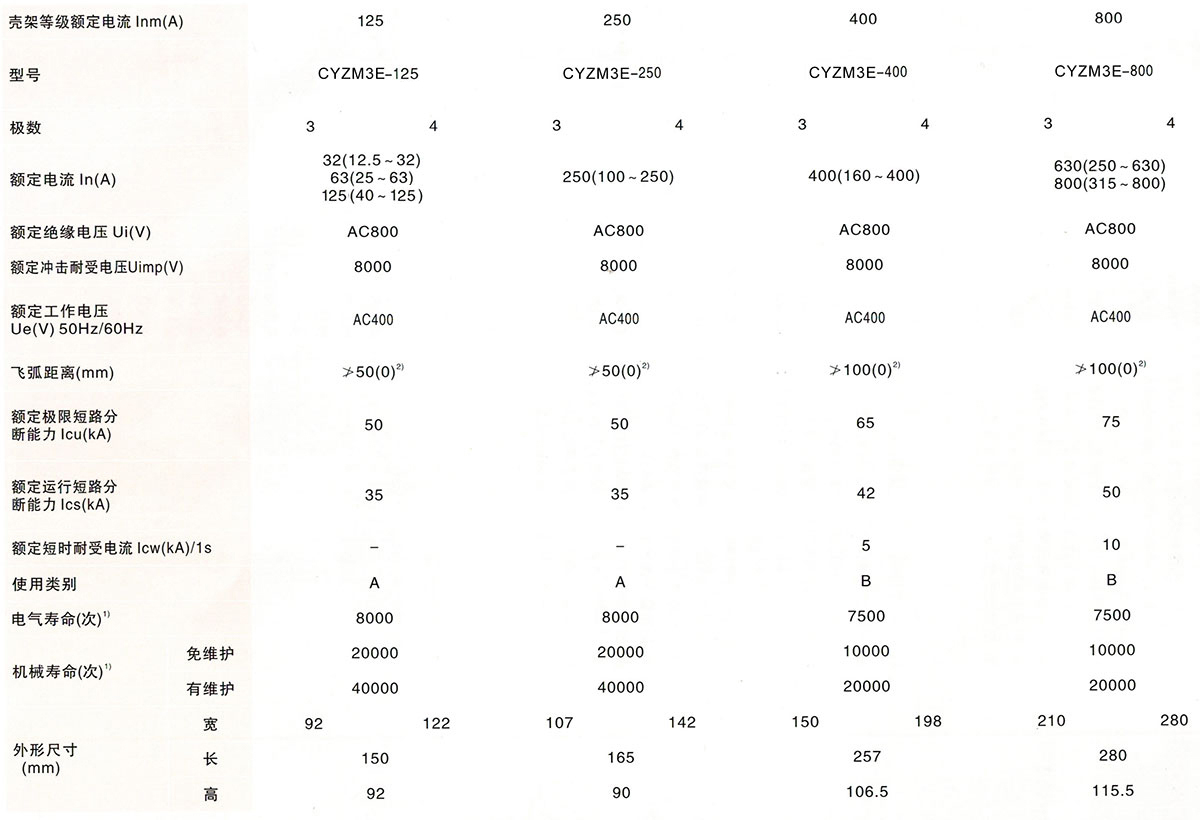

CYZM3E系列电子式塑壳断路器主要技术性能指标

注:

1)根据GB14048.1术语“寿命”表示电器在修理或更换部件前完成的操作循环次数的概率。

2)分别选装高为6.2mm(CYZM3E-100)、7.5mm(CYZM3E-250)、9.3mm(CYZM3E-400)、9.5mm(CYZM3E-630/800)的零飞弧罩，实现零飞弧。

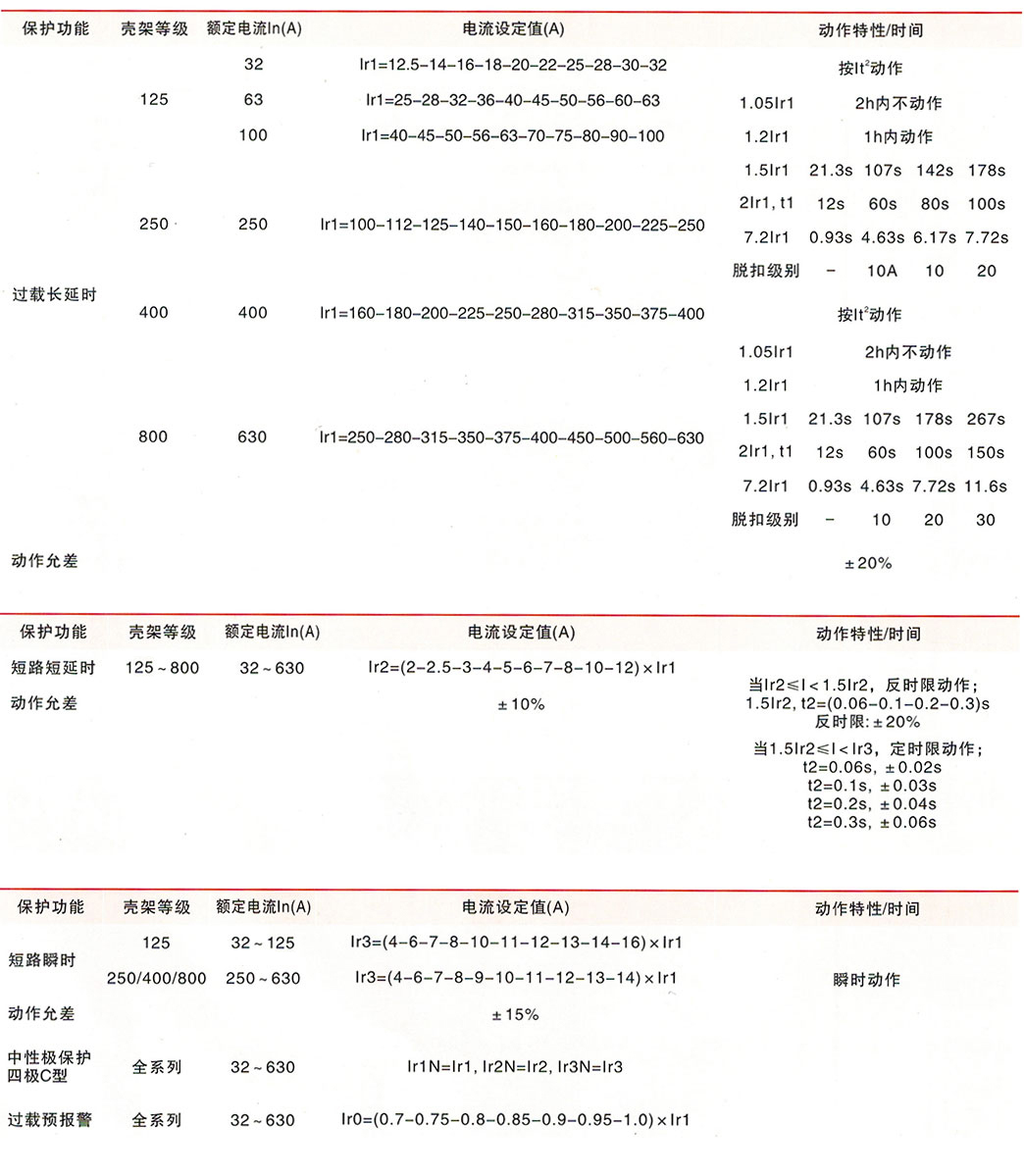

保护特性

(一)用途类型为配电型

配电型CYZM3E断路器脱扣器方式代号为3，具有过载长延时+短路短延时+短路瞬时保护功能。

如选型型号为CYZM3E-100/3300。

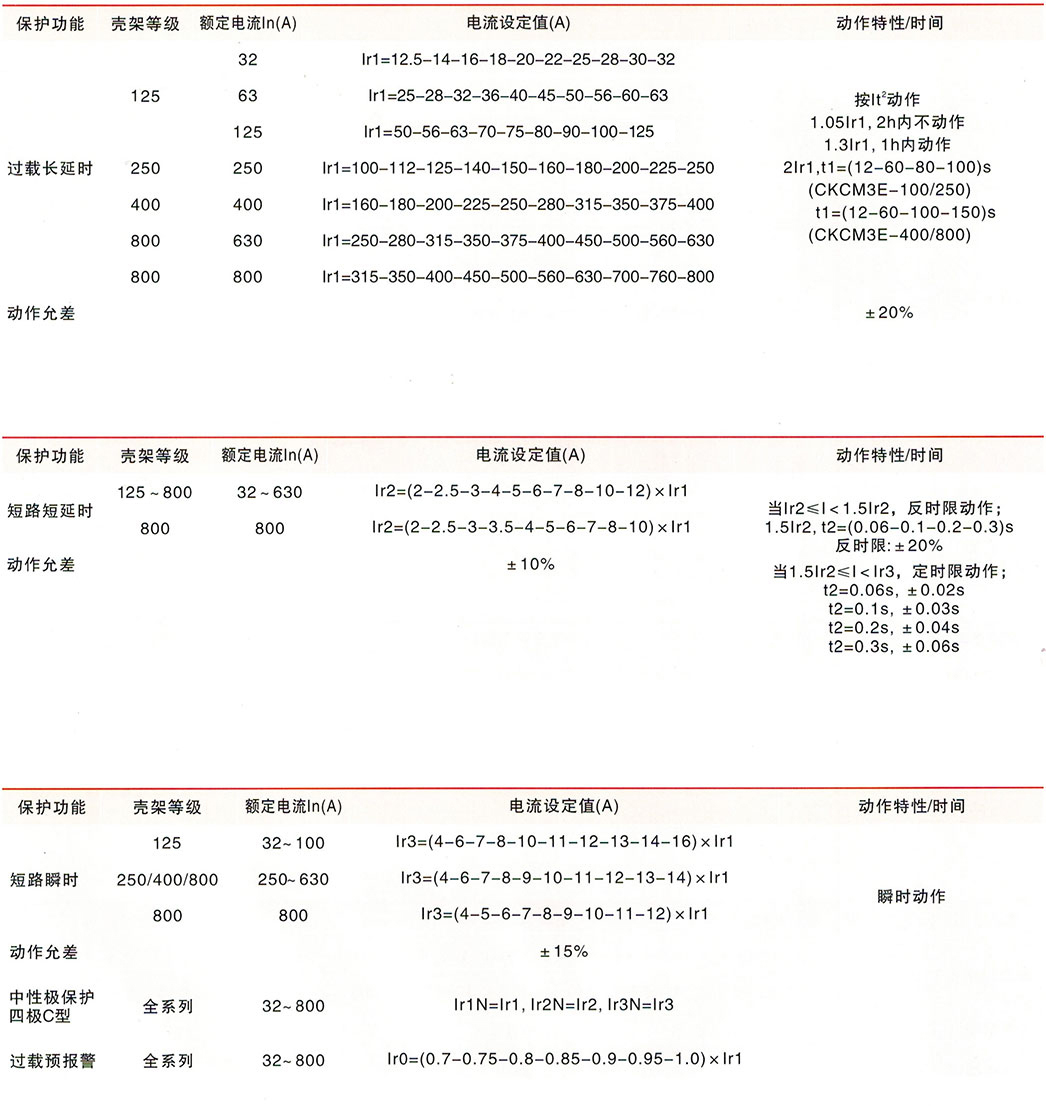

保护特性

(二)用途类型为电动机保护型

电动机保护型CYZM3E断路器脱扣器方式代号为3，用途代号为2，具有过载长延时+短路短延时+短路瞬时保护功能。

入选型号为CYZM3E-100/33002。

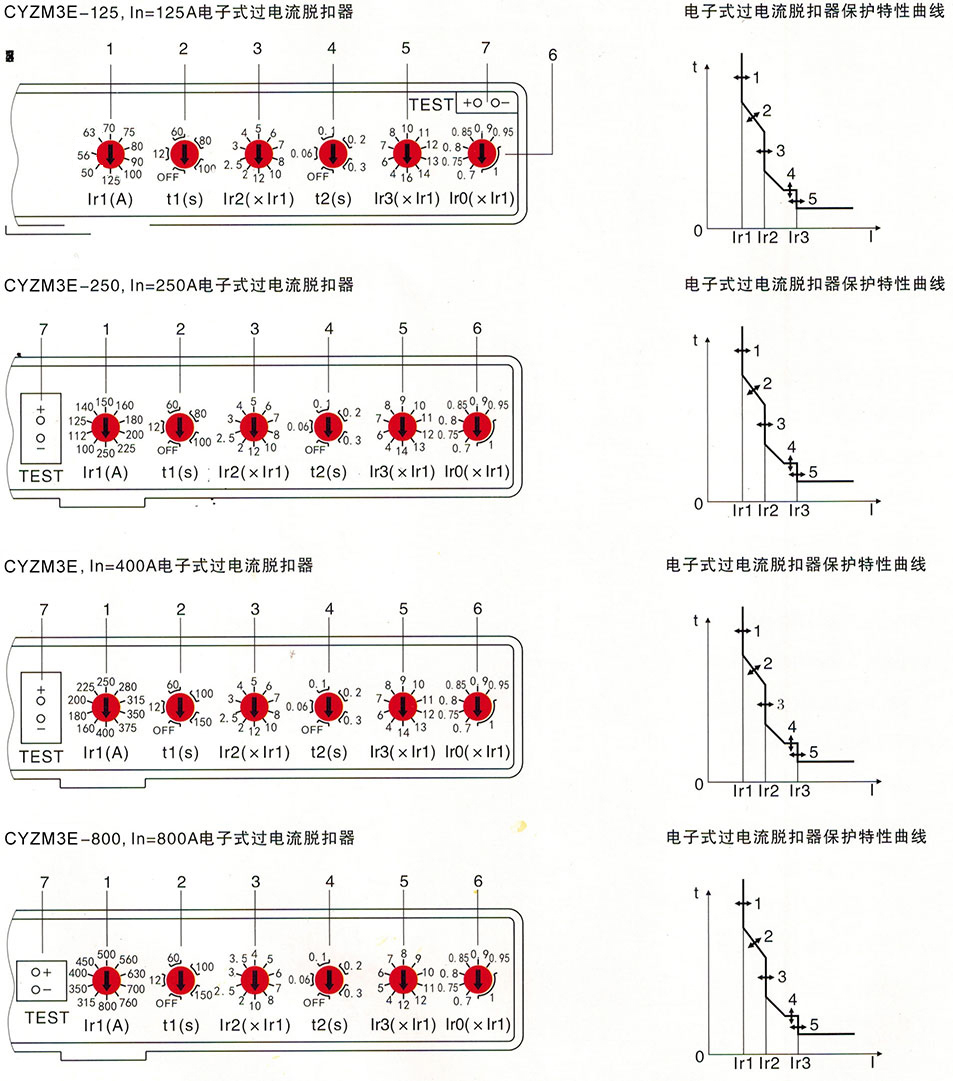

电子式过电流脱扣器整定值

1-过载长延时动作电流lr1调整，根据断路器不同的额定电流，可进行10档调整;

2-长延时动作时间调整，可进行4档调整;

3-短路短延时动作电流lr2调整，可进行10档调整;

4-短延时动作时间t2调整，可进行4档调整;

5-短路瞬时动作电流lr3调整,可进行9档或10档调整;

6-过载预报警动作电流lrO调整可进行7档调整;

7一测试接口，用于连接DC12V测试电源检查控制器脱扣功能

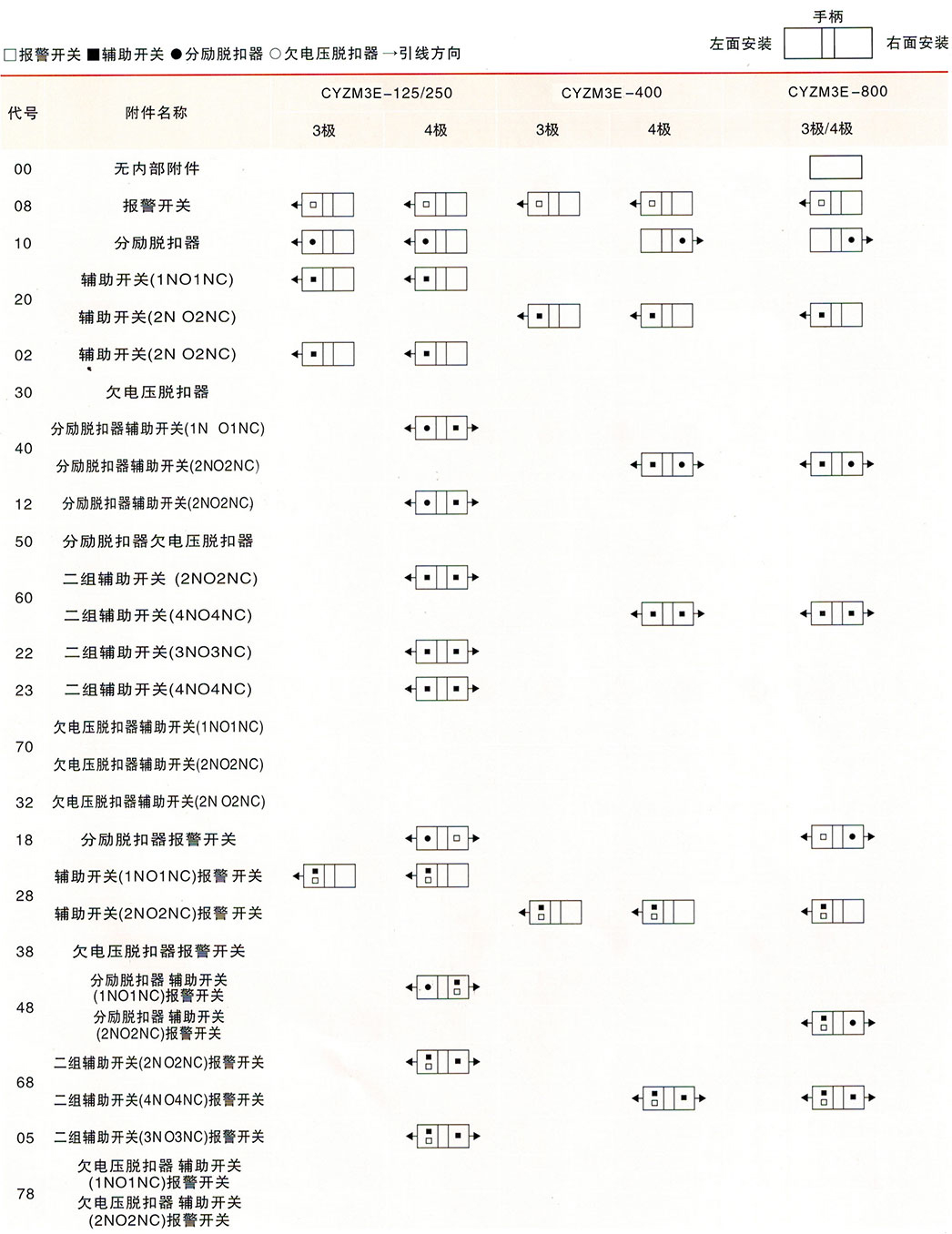

内部附件代号

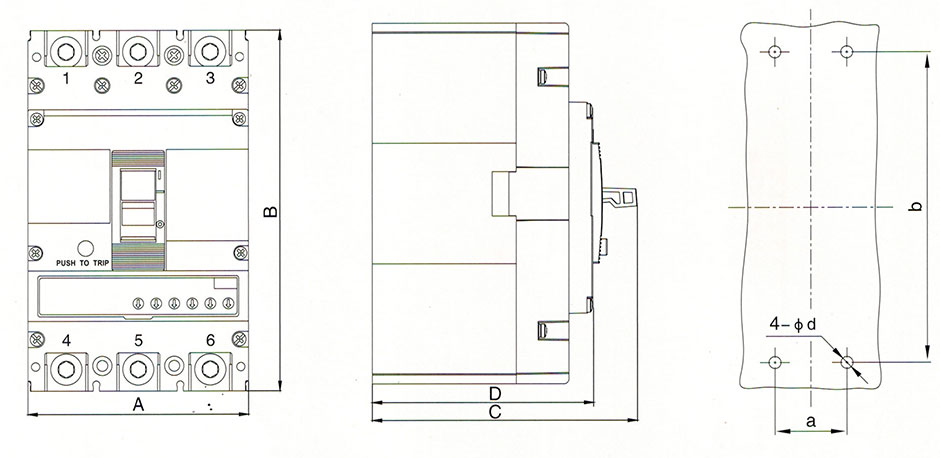

外形尺寸及安装尺寸

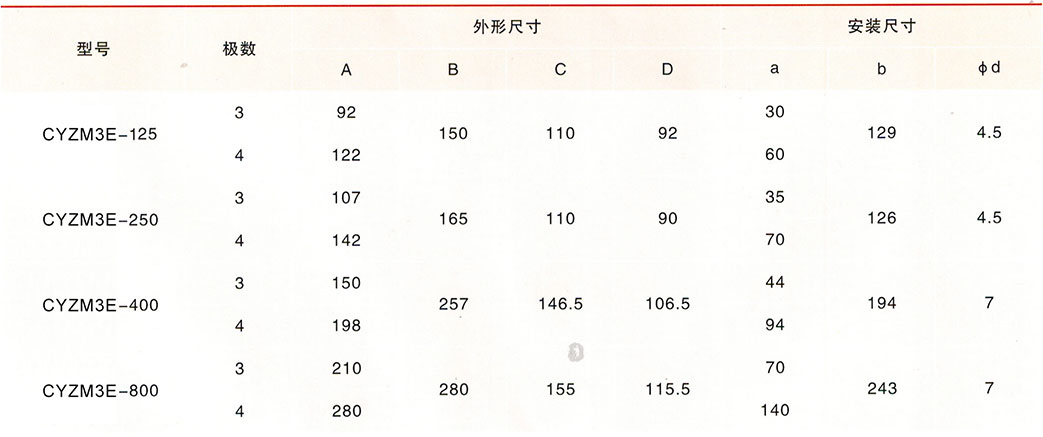

外形尺寸和安装尺寸(单位:mm)

快速选用表

CYZM3E系列电子式塑壳断路器快速选用表
