适用范围

CYZB1L-63系列剩余电流动作断路器（简称漏电断路器）适用交流50Hz额定电压单极两线、两极230V，三极、三极四线、四极400V，额定电流至50A线路中，当人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身及用电设备的安全，同时可以保护线路和电动机的过载或短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

该产品适用于工业、商业、高层和民用住宅等各种场所。本产品符合GB16917.1-2003、GB16917.22-2008标准。

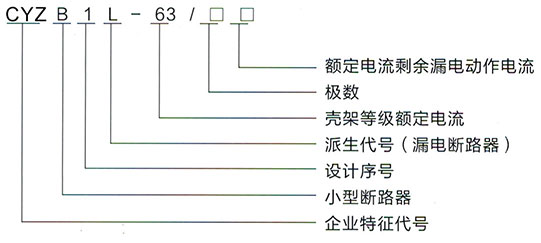

型号及含义

主要规格

1、按额定电流In分:1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A；

2、按额定剩余动作电流分:0.03A、0.05A、O.1A、0.3A；

3、按极数分:

a、单极二线剩余电流动作断路器;

b、两极剩余电流动作断路器;

c、三极剩余电流动作断路器;

d、四极剩余电流动作断路器;

4、按瞬时脱扣器的型式分:B型( 3In-5In )、C型(5In-10In ) 、D型(10In-14In)。

技术参数

1、额定短路分断能力lcn:6000A;

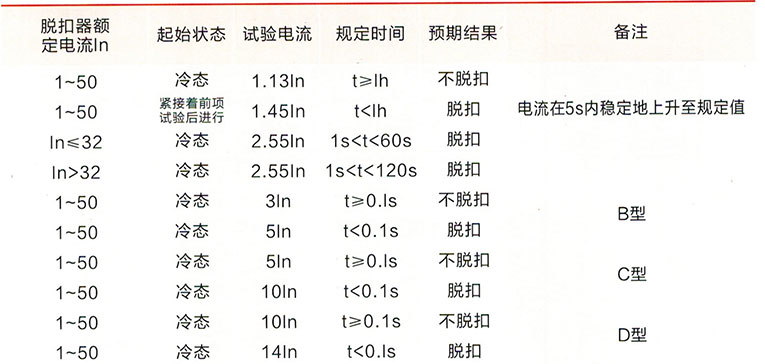

2、额定剩余接通和分断能力I△m:500A;3、额定剩余不动作电流l△no:0.51An;4、剩余电流动作分断的时间(见下表)

注:IAt为500A或C、D型瞬时脱扣范围的上限,两者取较大值。I△n≤0.03A,可用外0.25A替代5l△n。

机械电气寿命

1、电气寿命:2000次，coS中=0.85~0.9

2、机械寿命:10000次

3、操作频率:In≤25A，240次/小时; In>25A，120次/小时

绝缘耐冲击电压性能

1、各极连接在一起与中性极之间能承受峰值为6000V的冲击电压。

2、各极与中性级连接在一起和金属支架之间能承受峰值为≤8000V的冲击电压。

剩余电流动作断路器在峰值电流为200A冲击电流和峰值电压为浪涌过电压作用下，具有承受能力，且不引起误动作。

过电流保护特性

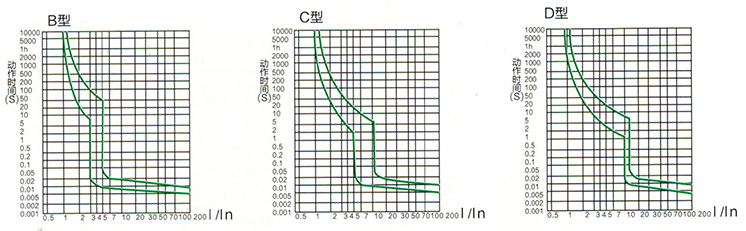

脱口特性线

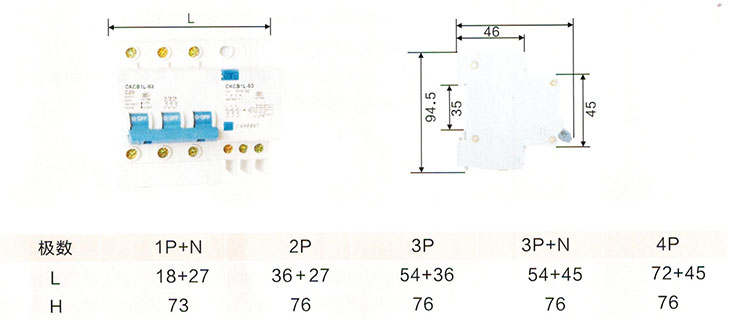

外形尺寸与安装尺寸

产品特点

CYZB1L-63电子式剩余电流动作断路器是同CYZB1L-63小型断路器与剩余电流附件拼装而成，具有如下特点:

1、产品抗干扰性能强，在电网电压波动较大影响下，不易产生误动作。

2、额定短路分断能力高，可达6KA。

3、带指触防护组合型接线端子，安全性高。

4、壳体的部件均采用国外进口的高阻燃、耐高温、耐冲击塑料制成。

5、模块化弹性拼装，安装使用方便。
