产品概述

具有全智能、高分断、零飞弧等特点。

交流额定电流630A-6300A、短路分断能力80KA~120KA。

具有3极和4极,抽屉式和固定式,可倒进线安装。

具有多种智能控制器，提供不同功能:智能化功能，显示功能，整定功能，监控功能，故障记忆功能,可带通信接口，实现遥测，遥调，遥控，遥讯。

符合IEC60947-2，GB14048.2等标准。

保护特性齐全，整定方便，精度高，具有瞬时短路、短路短延时、过载长延时、单相接地、漏电等保护特性。

CYZW1系列智能型万能式断路器，吸收了国内外各种智能断路器的优点，具有结构紧凑、可靠性高、全分断时间短、零飞弧等特点，除具有多功能保护特性，还具有电流表、电压表、功率因数表、触头磨损指示、机械寿命指示、故障检查、自诊MCR等多种辅助功能，同时具有通讯接口，可实现远距离的四遥功能。产品通过IEC60947-2国际最新电磁兼容标准和各种型式试验的严格考核，主要技术指标达到国际同类产品的先进水平。

CYZW1系列智能型万能式断路器具有以下特点︰

CYZW1系列智能型万能式断路器规格齐全具有固定式、抽屉式和三极、四极品种。额定电流(400)、630、800、1000、1250、1600、2000、2500、2900、3200、3600、4000、5000、6300A等规格，各种附件齐全;

断路器具有较高的额定短时耐受电流和分断能力,采用MCR和模拟脱扣功能,提高了极限分断能力。

lnm=2000 A80kA/400V 50kA / 690v

lnm=3200A100kA/400V 65kA/ 690v

lnm=6300 A120kA/400V 85kA / 690v

断路器的触头系统

每相触头安装在绝缘小室内，触头系统采用一档触头多路并联的结构，并具有主触头和弧触头的功能，同时降低电动斥力，提高触头系统的电动稳定性，保证了断路器的高分断能力。

操作机构

断路器的操作视构安装在断路器中央，与主电路隔离。断路器由弹簧储能机构进行闭合操作，闭合速度快。

断路器使用寿命长

接通/分断操作次数可达10000次。

无附加飞弧距离

断路器的上方装有灭弧罩,采用去离子栅片复式灭弧,灭弧效果好,断路器上方的飞弧距离为“零”。

可上下进线

断路器的主电路无需区别电源侧和负载侧，上、下进线均都适用，其分断能力指标相同。

技术参数与性能

CYZW1系列智能型万能式断路器(以下简称断路器）适用于交流50Hz额定电压400v、690V,额定电流为630A-630OA,主要在配电网络中用来分配电能和保护线路及保护电源设备免受过载、欠电压、短路、单相接地等的危害。该断路器具有多种智能保护功能，可做到选择性保护，且动作精确，避免不必要的停电，提高供电可靠性。同时带有开放式通讯接口，可进行四遥，以满足集团中心和自动化系统的要求。该断路器在海拔2000M时脉冲耐压8000V(不同海拔按标准修正，最多不超过12000V)。该断路器不带智能控制器及传感器可作隔离器用，标示为“”。断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC60947-2《低压开关设备和控制设备第二部分低压断路器》等标准。

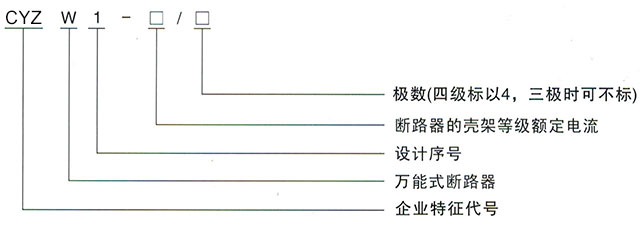

型号及含义

分类

按使用类别:

a.非选择性 b.选择性

按安装方式分

a.固定式 b.抽屉式

按极数分:

三极、四极

按操作方式分

a.电动操作 b.手动

操作脱扣器种类

智能型过电流控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

智能型过电流控制器性能和特点

性能:

a.智能控制器分为:H型(通讯用)、M型(普通型)、L型(经济型);

b.具有过载长延时反时限，短延时反时限、定时限，瞬时功能。可由用户自行设定组成所需要的保护特性;

c.单相接地保护功能;

d.显示功能:整定电流显示、动作电流显示、各相电压显示(电压显示应在订货时提出)；

e.报警功能:过载报警;

f.自检功能:过热自检、微机自诊断;

g.试验功能:试验控制器的动作特性。

B、特点:

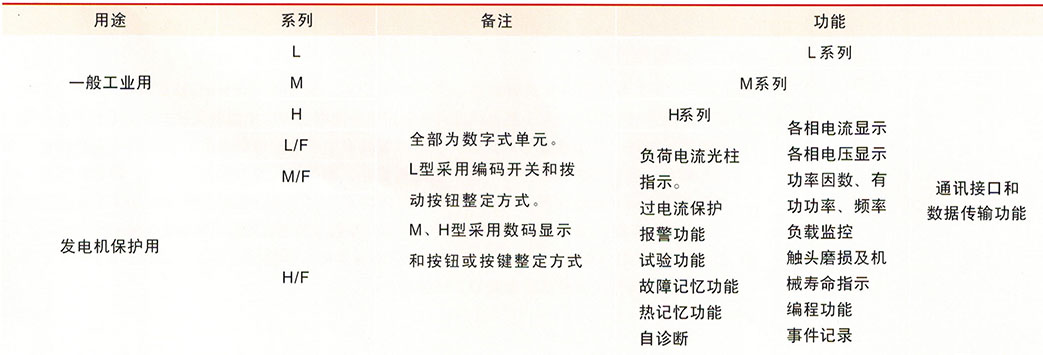

智能控制器按功能分有三种类型:

L型一电子电流柱状显示、拨码调整]

M型一标准型[电流数(汉)字显示、按钮或按键调整]

H型一通讯型[电流数(汉)字显示、按钮或按键调整并可通讯]

功能

任何规格的控制器都可以实现预警功能，当负载电流超过整定电流值时，通过控制器预报警接点输出，面板发光二极管闪烁报警。

信号单元及操作控制

当长延时、短延时、嶙时或接地等原因导致断路器脱扣时，脱扣指示等各种信号通过智能控制器中的接点输出，同时发光二级管指示。针对H型控制器还有用于控制器合闸、储能、分闸接点输出

表计功能

M、H型控制器具有电流表、电压表、功率因数表等表计功能，运行中直观方便。(订货时提出)

先进的故障信息管理

检测及显示故障相位、故障电流和故障时间。故障类别的所有数据均记录在EZPROM-(存储器集成电路)内，即使控制器切断电源，也可以保持记录，有助于了解事故的状况和电路性质。

与外部ZCT连接可以实现漏电保护

带漏电保护功能的智能控制器和外部ZCT连接，可以实现漏电报警，根据需要还可以实现漏电直接脱扣。

自我诊断功能

对环境温度的超温报警，对断路器触头磨损指示，对保护装置自检等功能，保证了供电的可靠性。

智能控制单元

针对H型产品，控制器输出的合闸、分闸、储能等操作控制信号给智能控制单元输出的中间继电器接点，可实现电机等的操作控制，接点容量为AC220V、10A;DC28V、10A。

数据传输和监控管理

控制器具有标准的RS485接口，可实现多种协议总线方案，实现数据传送和监控管理系统的四遥操作。传输率187.5K(9600)，传输介质为A类屏蔽双绞线。

正常工作条件

周围空气温度

上限值不超过+40℃,下限值不低于-5℃;

24h的平均值不超过+35℃;

注: a下限值为-10℃或-25℃的工作条件，在订货时用户须与本厂申明;

b上限值超过+40℃或下限值于-25℃的工作条件，用户应与本厂协商。

安装地点的海拔不超过200OM。

大气条件

大气相对湿度在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。超过规定，用户﹑应与本厂协商。

防护等级:IP30。

使用类别:B类或A类。

安装类别

额定工作电压690V及以下的断路器用于安装类别V;辅助电路的安装类别，除了欠电压脱扣器线圈，电源变压器初级线圈与断路器主电路相同外，额定工作电压为400V，辅助电路安装类别。

技术参数与数据

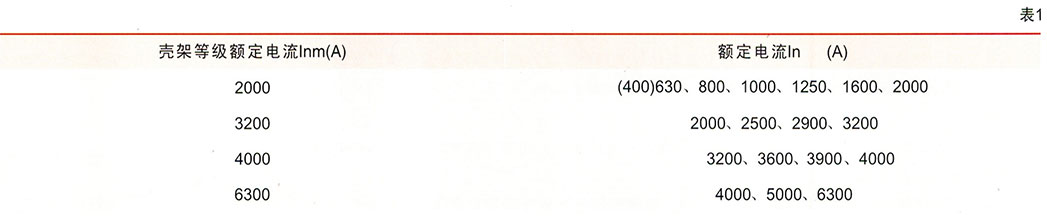

断路器的额定电流见表1

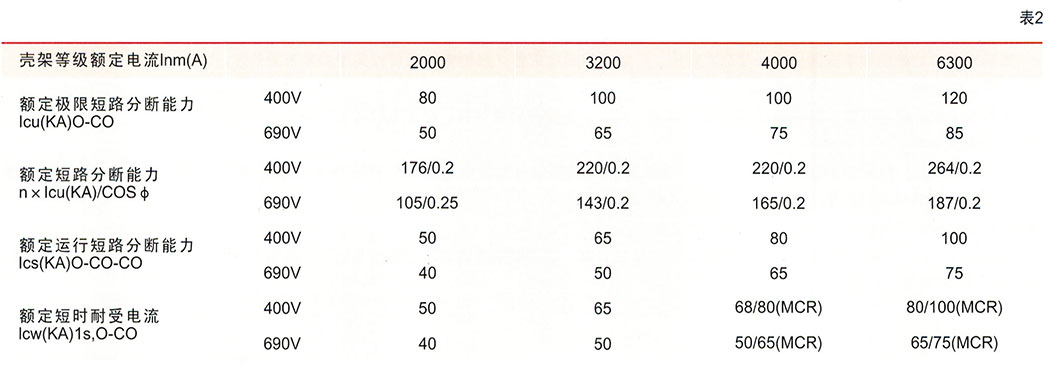

断路器的额定短路分断能力及短时耐受电流见表2。断路器飞狐距离为“零”(即断路器外无飞狐)

注:表中分断能力上下进线相同。

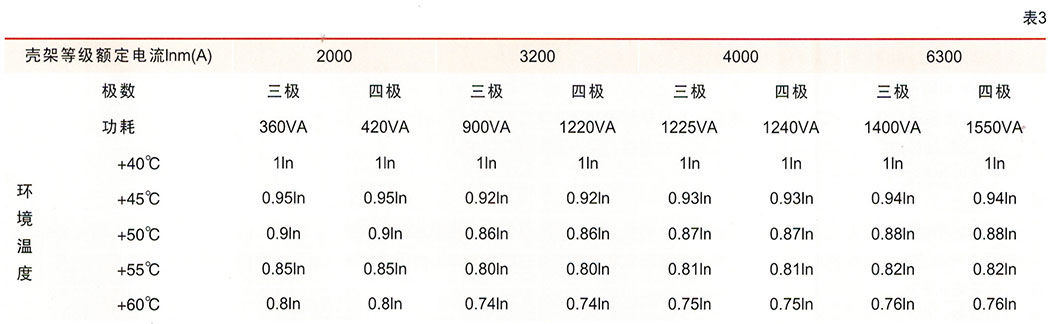

断路器的功耗(环境温度+40℃)及降容系数见表3

注︰周围空气温度与允许持续工作电流关系，在各种环境温度下，实测断路器进出线端温度达到110℃为准。

智能型过电流控制器的保护特性

过电流控制器保护特性

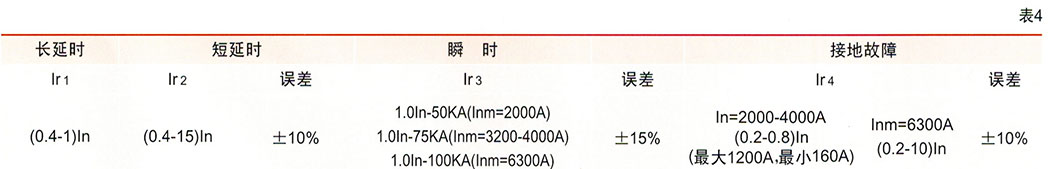

脱扣器的整定值lr(1.0In)及误差见表4

注:当同时具有要求三段保护时，整定值不能交叉。

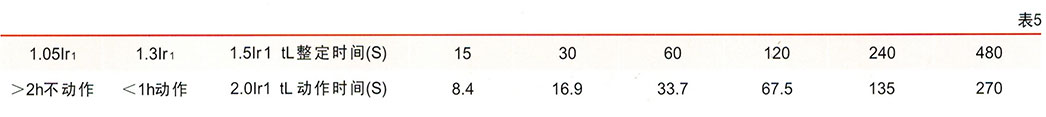

长延时过电流保护反时限动作特性见表5。长延时过电流保护反时限特性为IT_L=(1.5lr1)²tL ,误差15%，TL为长延时1.5Ir1时的整定时间。

短延时过电流保护动作特性

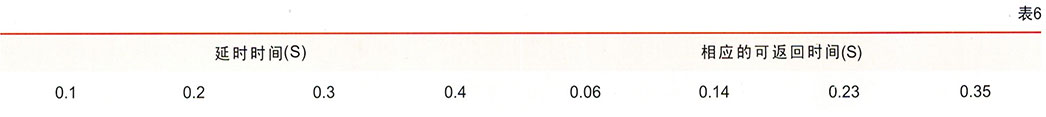

脱扣器的保护特性在低倍数电流时反时限,其特性ITS2=(8lr1)ts2,ts为一般延时整定时间，当过载电流≥8lr1时，应自动转换为定时限特性,其定时限特性见表6

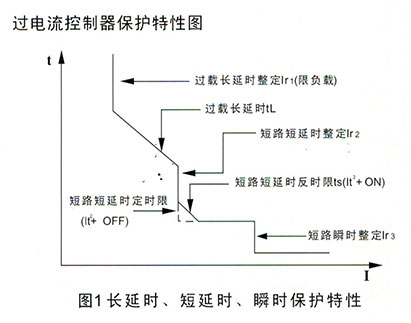

过电流控制器保护特性曲线见图1

a.过载保护

长延时反时限保护，整定电流Ir1可调;长延时延时时间tL可调。

b.短路短延时保护

短路短延时反时限保护(lt²+ON)整定电流lr2可调;

短路短延时定时限保护(lt²+OFF)整定电流lr2可调;

短延时延时时间ts可调;

c.短路瞬时保护

短路整定电流Ir3可调

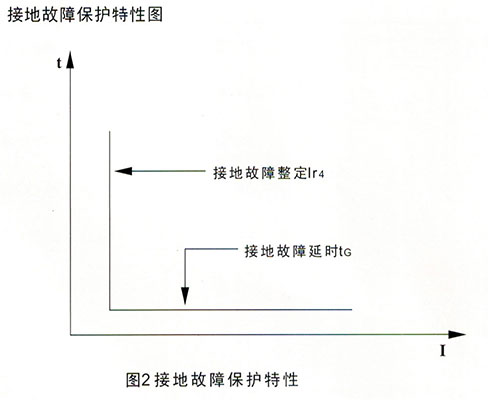

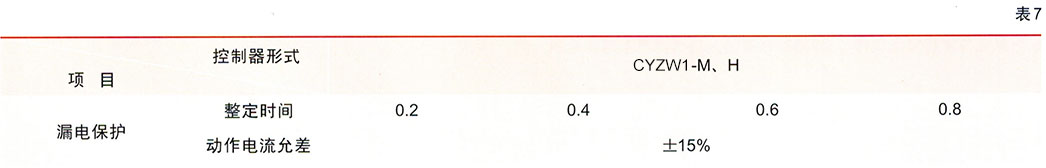

接地故障保护特性为定时限，其延时特性参见表7，其保护特性曲线见图2。

接地故障保护

接地故障定时限保护，整定电流Ir4可调;延时时间tG可调。

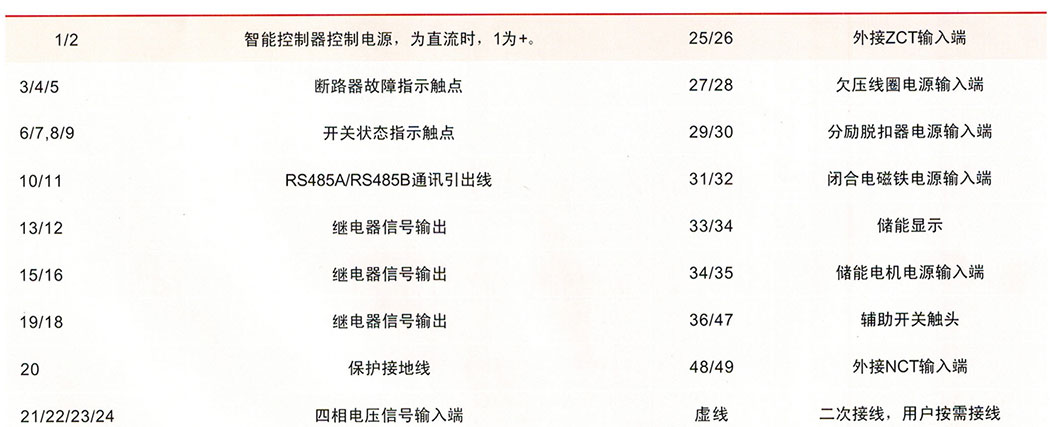

接线端子

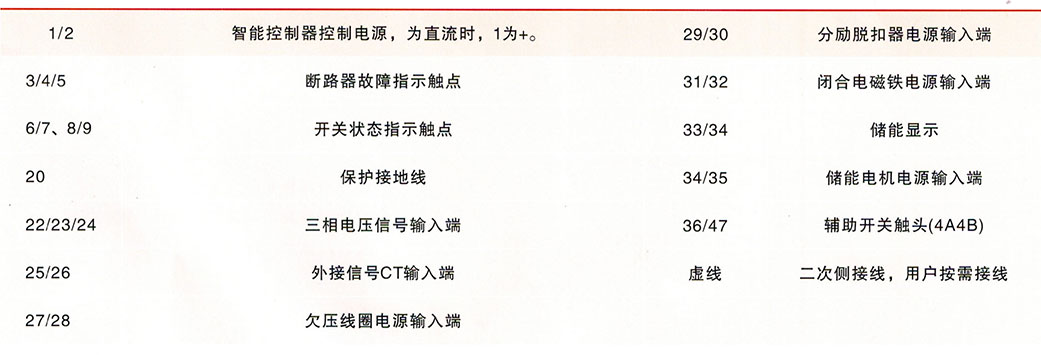

断路器总体接线端子共47个(或51个)，接线简单，便于用户使用。

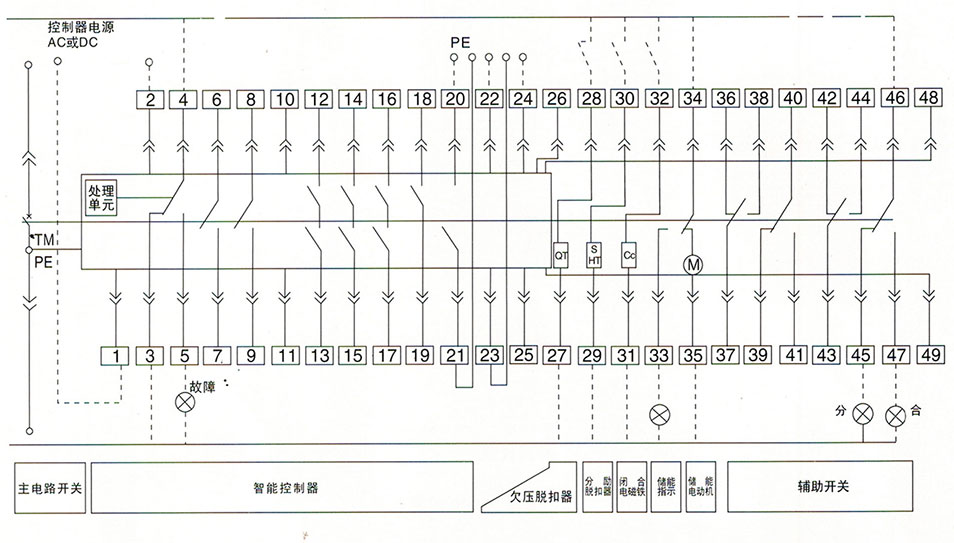

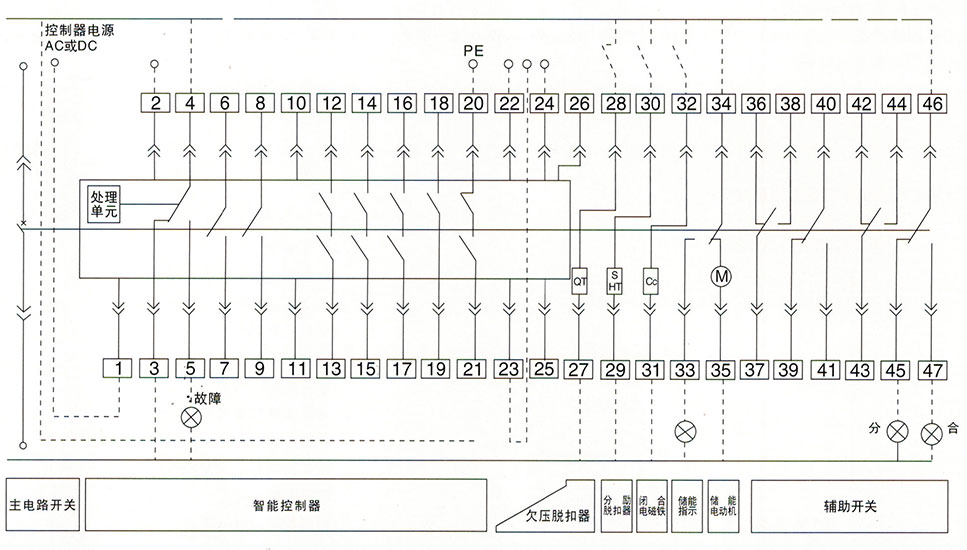

配CYZW1-M或L型基本功能智能断路器二次接线图。

注:a.图中3.4.助故障跳闸触头输出，触头容量:AC380V5A6.7.8.9为断路器状态辅助触点，触头容量:AC380V5A:12~19为控制器信号触点输出，触点容量:AC250V5A;DC28V5A

b.为保证控制器可靠工作，1.2辅助电源输入端必须接入辅助电源。

接线端子

断路器总体接线端子共47个(或51个)，接线简单，便于用户使用。

配CYZW1-2M或2H型智能断路器二次接线图。

注:a.图中3.4.5为故障跳闸触头输出，触头容量:AC380V5A:6.7.8.9为断路器状态辅助触点，触头容量:AC380V5A:12到9为控制器信号触点输出;触点容量: AC250V5A;DC28V5A

b.为保证控制器可靠工作，1．2辅助电源输入端必须接入辅助电源。

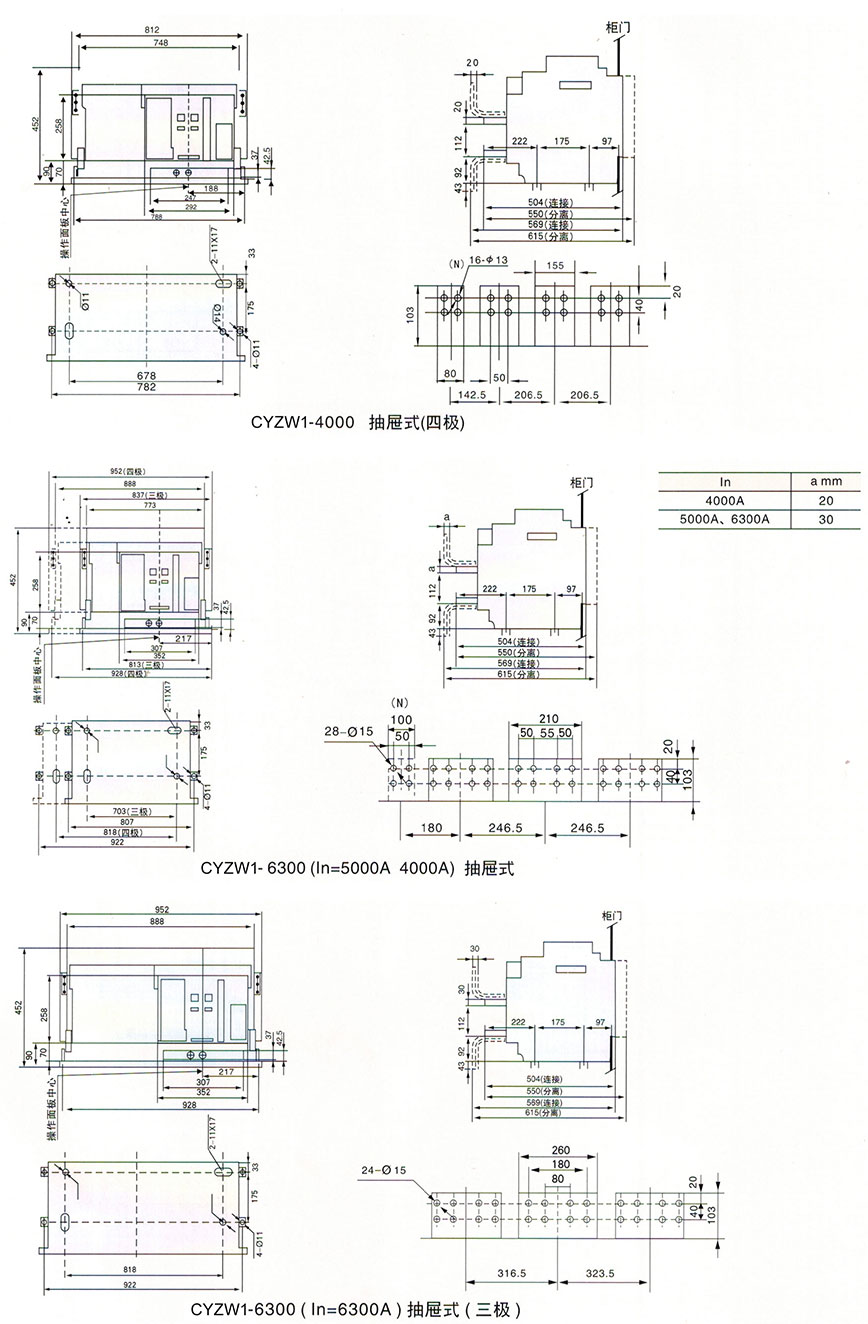

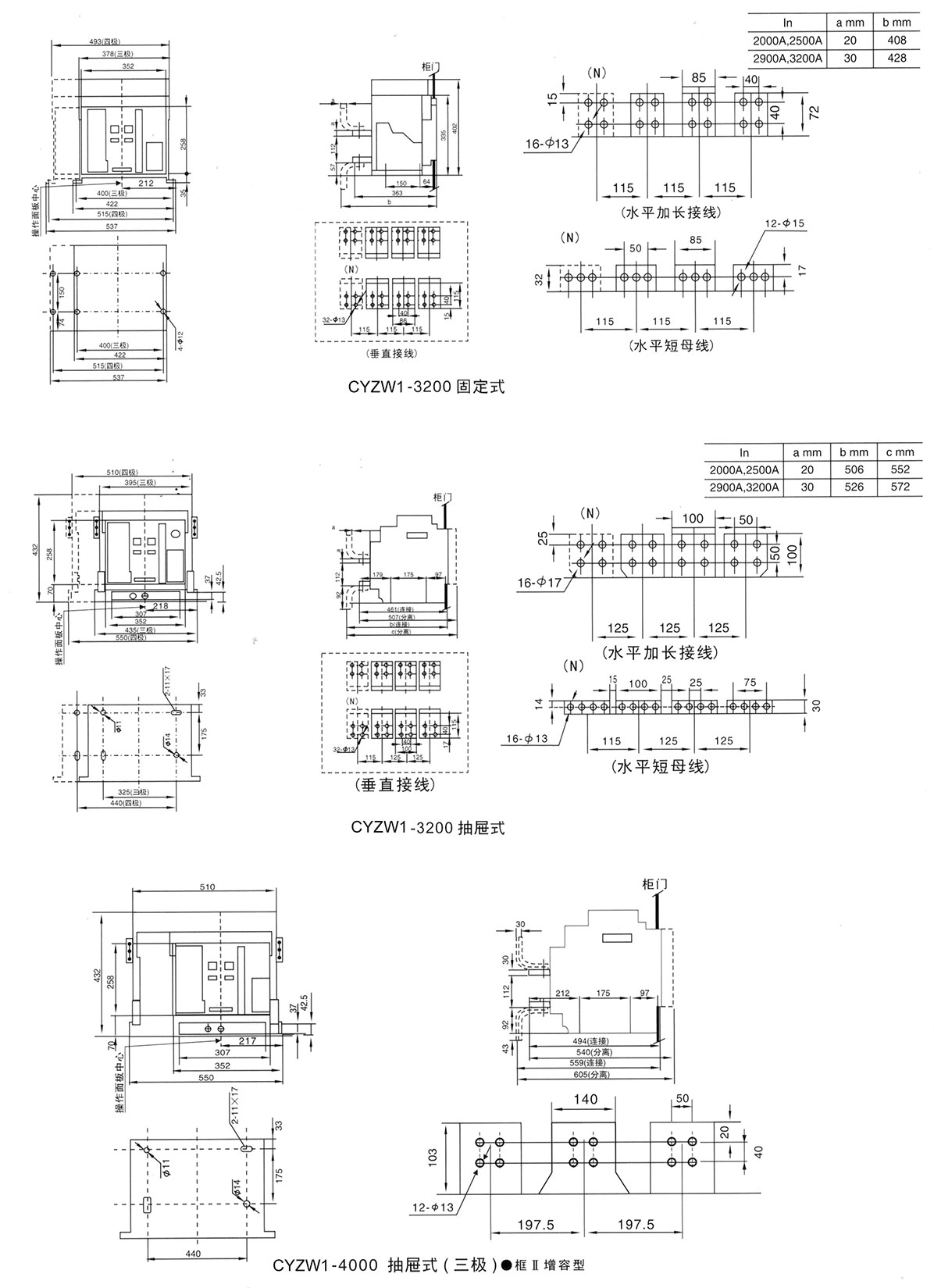

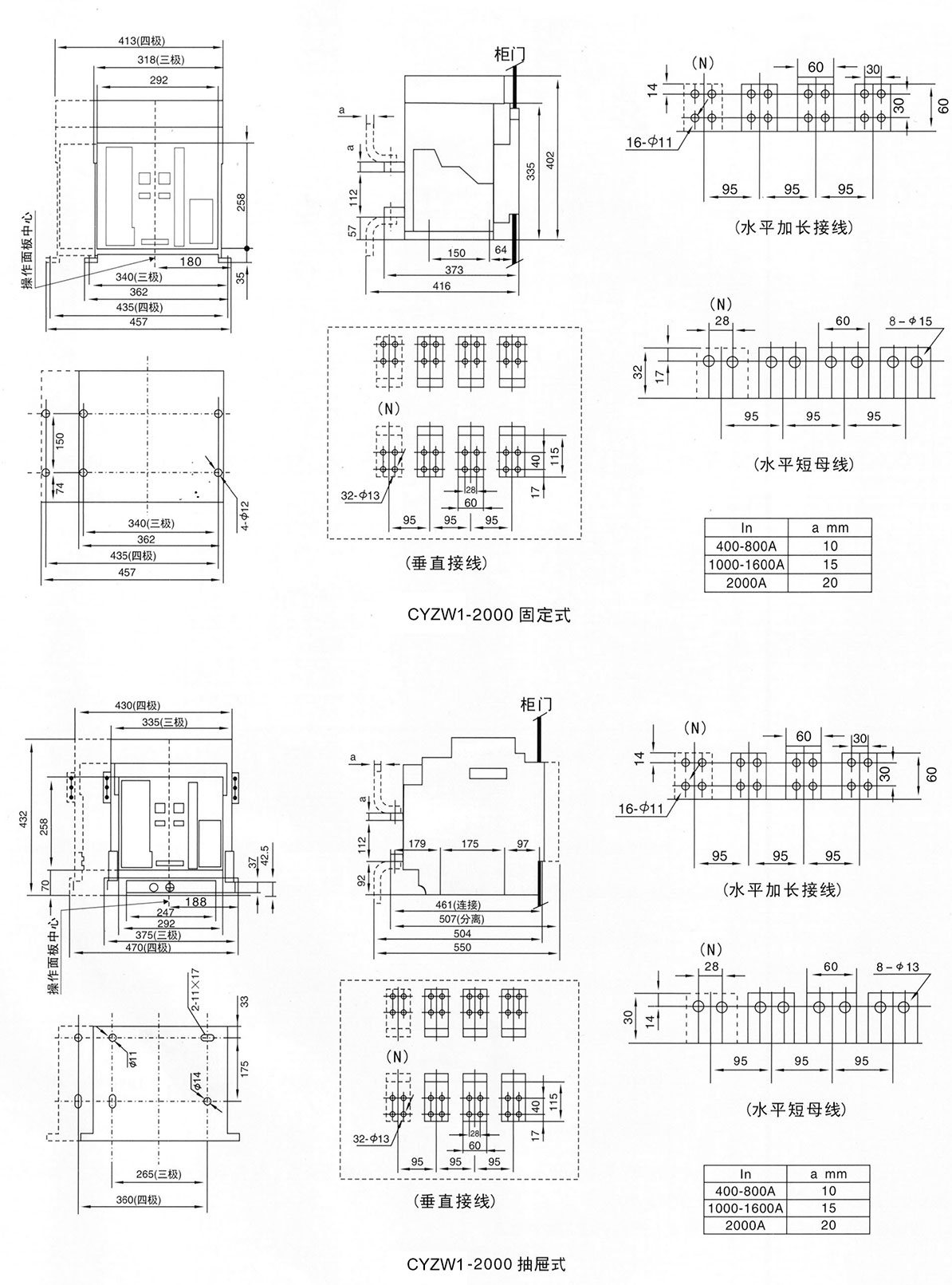

外形与安装尺寸

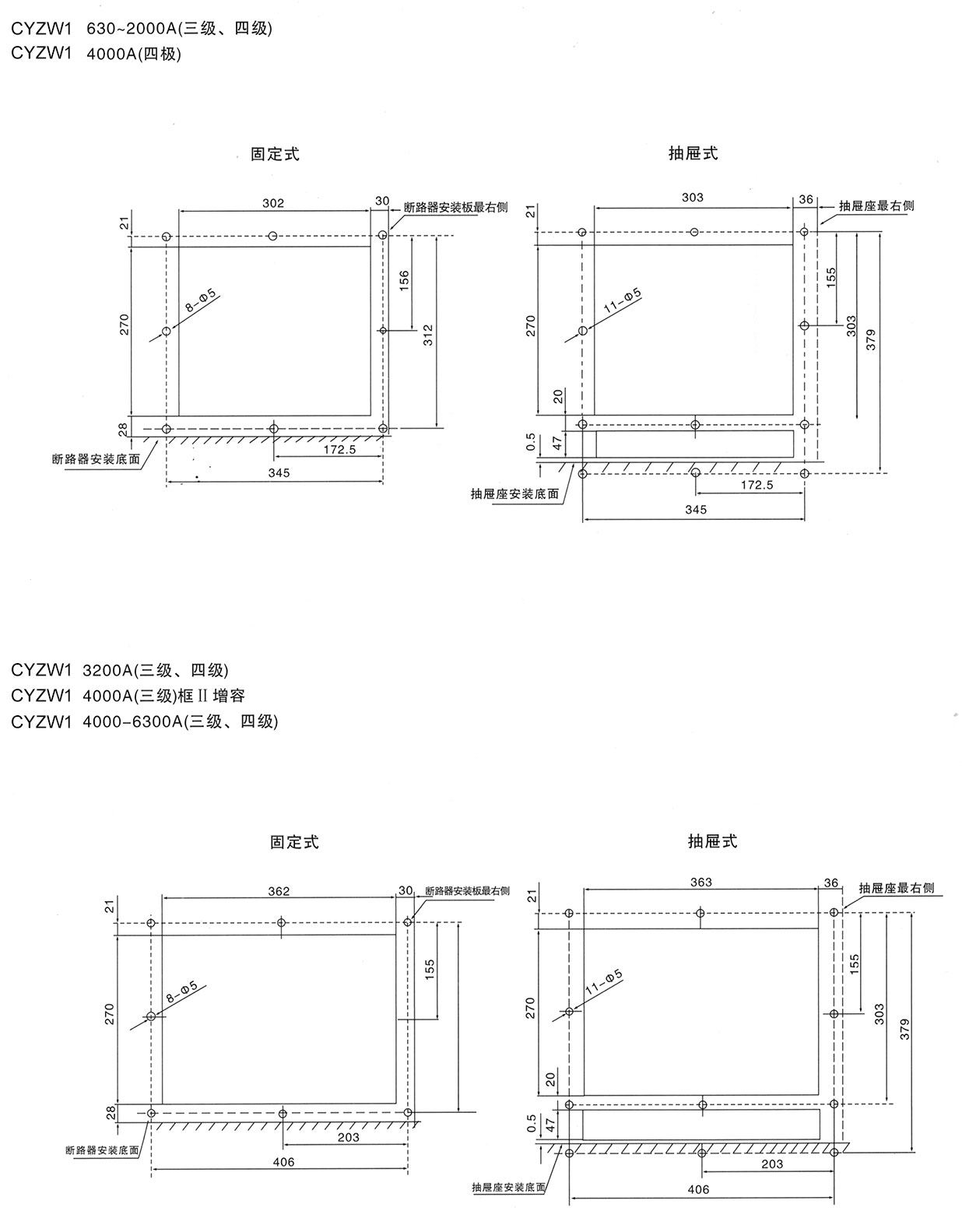

门框尺寸及安装孔孔距

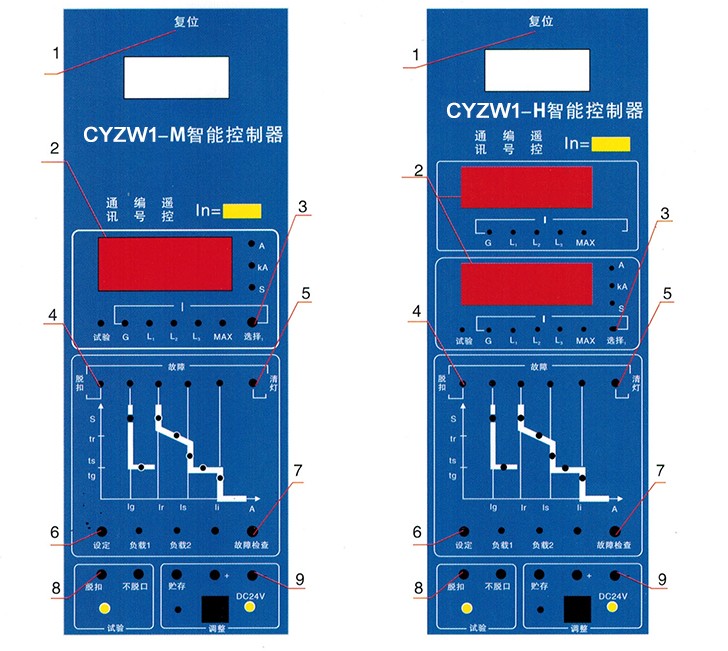

M型或H型控制器

1-复位按钮。断路器脱扣后如果要再次闭合需将复位按钮按一下，否则断路器不能闭合。

2-电流(电压)、时间显示。能显示电流（电压）或时间值。

3-“选择"键。正常运行状态能循环显示各相电流或电压值，故障状态或故障检查状态能循环显示故障电流或时间值。

4-LED发光指示，能指示各种状态及类别。

5-“清灯”键。控制器整定、试验故障后或断路器闭合前必须按一下此键，使脱扣器处于正常运行状态。

6-“设定”键。检查或设定各种保护特性电流或使用时间用。按此键可循环指示各个状态。

7-“故障检查”键，在控制器“清灯，后，按此键能显示和指示上次故障的状态和故障电流或时间值。故障电流或时间通过按“选择”键来循环检查。

8-“脱扣”“不脱扣”键，做试验功能时用。

9-“贮存”、“+”键，整定电流或时间用lr4接地保护电流整定值

lr1长延时电流整定值

lr2短延时电流整定值

lr3目舜时电流整定值

tG接地保护时间整定值

tL长延时时间整定值

tS短延时时间整定值

控制器进入运行状态控制器参数全部调整结束按“清灯”键。使用抽屉式断路器，如用户需将断路器本体拉出，必须先将本体摇至“分离”位置,然后拨出手柄，方可拉出。

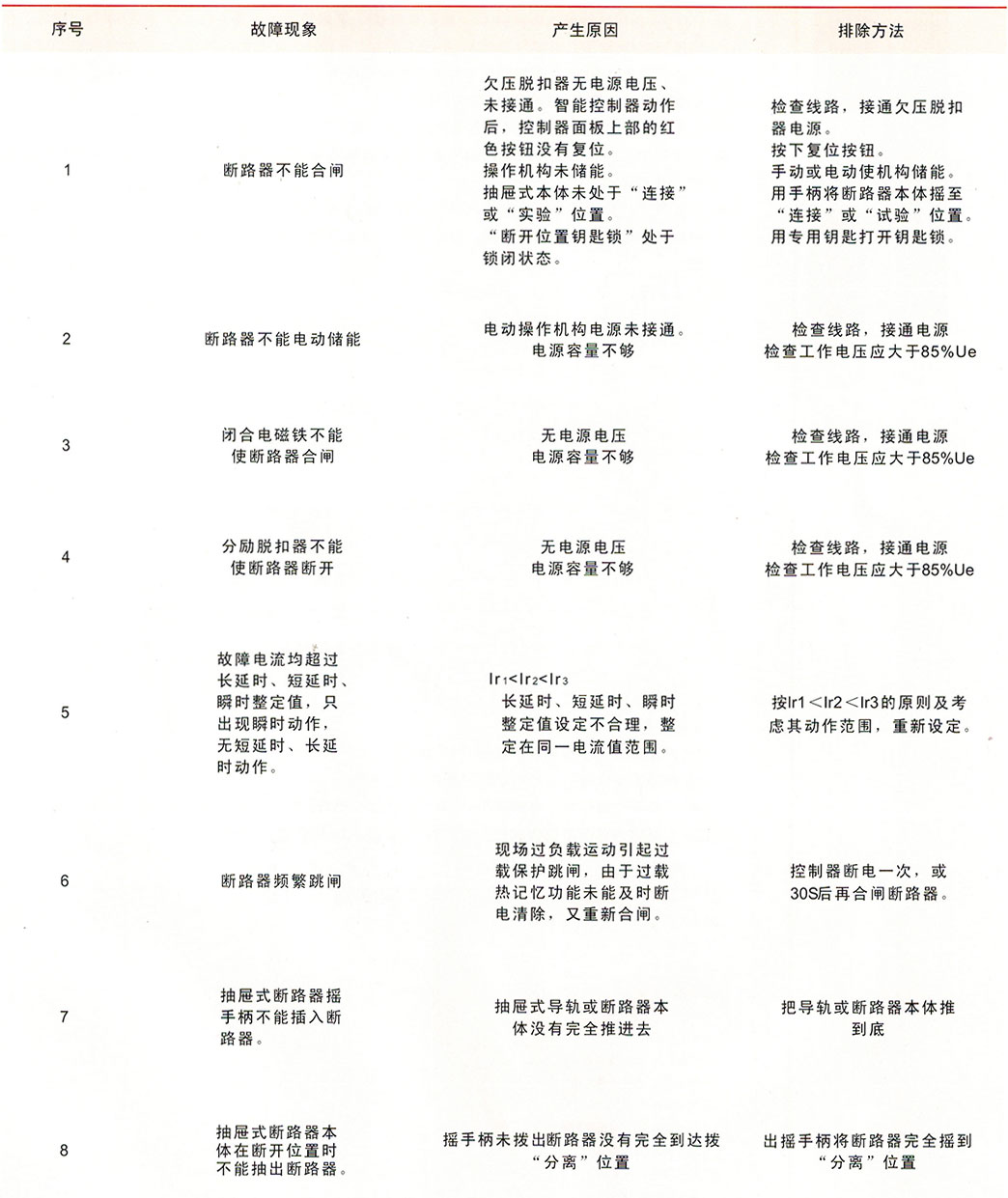

常见故障及排除方法
