产品特点

保护功能:

具有过压、欠压、缺相保护功能;电流过载、短路短延时及瞬时保护、漏电跳闸保护功能。

显示功能:

12864点阵式OLED液晶屏显示，友好的中文人机交互界面。

自动轮显当前三相电压、三相电流、剩余电流、额定漏电流、额定电流、过欠电压等参数

设置、查询功能:

可通过按键设置过压、欠压、缺相、电流过载长延时、短路短延时、瞬时保护功能的启用和禁用。

可通过按键设置过压、欠压、缺相、额定电流、过载长延时时间、短路短延时倍数、短路短延时时间、短路瞬时倍数等主要参数。

可通过按键查询，跳闸次数等诸多参数。

也可通过通信接口查看、设置上述功能参数。

控制功能:

可通过通讯接口远程查看工作状态、查看参数设置、修改参数设置、控制分励脱扣等功能可通过外部分断接口实现断路器的同步分励功能。

监控记录功能:

累计保护跳闸次数，及区别记录多种故障跳闸次数的记录。

辅助功能:

MODBUS塑壳断路器通信规约;亦可按照客户要求，定制通讯规约。

性能及工艺

电路板选用高集成工业级材料，采用先进的防雷设计，完全符合GB14048.2-2008标准中对电磁兼容的要求。

电路板采用紧凑的结构设计，适合用户对断路器中紧凑空间的要求。

电路板工艺整洁，美观，接线方便，只需必要的信号输入接线。

可直接组装，无需二次调试。组装完成只需通过按键做简单的电压、电流、漏电流校准(采购整套互感器时无需校准，可以直接使用)。

产品基本上包含了目前电子式塑壳断路器产品的功能。

可根据客户需求按照客户样机的结构(或原电路板)进行设计，开发。

正常工作条件

■环境温度-5°℃~+55℃℃:

■相对空气湿度最湿月的平均最低温度不超过25℃时，该月的月平均最大相对湿度不超过90%，并考虑到因温度变化发生在产品表面上的凝露;

■海拔不超过2000米;

■污染等级别3级;

■安装类别III;

■安装场所的外磁场在任何方向不超过地磁场的5倍

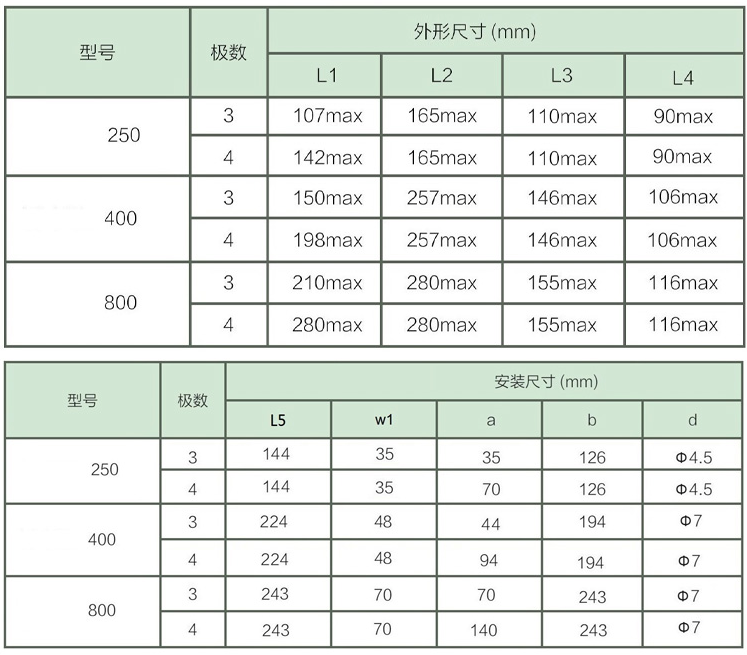

外形尺寸说明

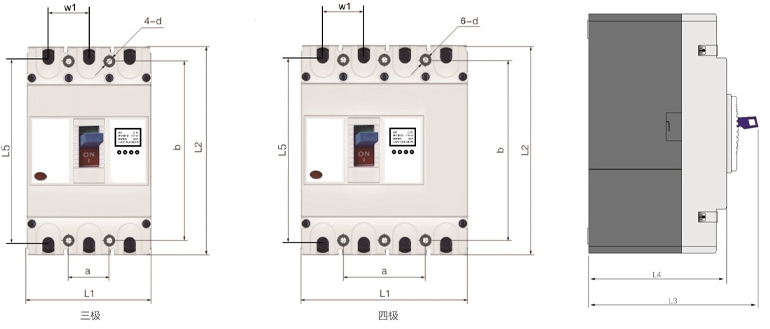

板前接线的外形及安装尺寸
