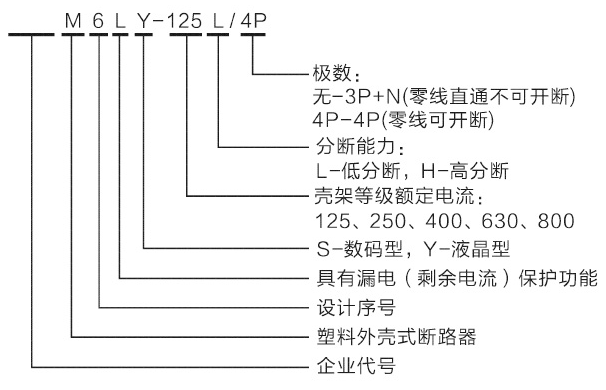

产品型号及含义

正常工作条件

■环境温度-15°C~+40°C，日平均最高温度不超过+35℃℃，周围空气温度高于+40°C或低于-5°C的用户应与制造商协商:

■相对空气湿度最湿月的平均最低温度不超过25℃时,该月的月平均最大相对湿度不超过90%,对于温度变化偶尔产生的凝露应采取特殊的措施;

■海拔高度不超过2000m，用于更高的海拔时,要考虑到空气的介电强度和冷却作用有所下降请与制造商协商;

■污染等级3级;

■安装类别川类;

■安装场所的外磁场在任何方向不超过地磁场的5倍;

■安装场所应无导电粉尘，无腐蚀性气体，无易燃易爆气体，无雨雪侵袭;

■安装位置应无剧烈日光直射,避免液晶屏损坏;

■安装位置应通风散热条件良好。

产品功能和说明

■过电流保护:包括过载长延时反时限、短路短延时、短路瞬时保护

■电压保护:包括过压、欠压、缺相、缺零、断电保护。

■剩余电流保护:为电击危险提供保护，即对人提供间接接触保护(由于绝缘损坏而导致对地电压增大的危险)和对设备提供过载和短路保护。

■人机交互:可通过按键和显示器完成人机交互。

■通信:提供RS-485通信接口。

■自动重合闸功能:与剩余电流保护配合，完成断路器重合闸，符合GB/T32902-2016的要求。

■故障和事件记录:用非易失性存储器存储各种故障信息和事件信息(SOE)，可以在控制器和通信终端上查询。

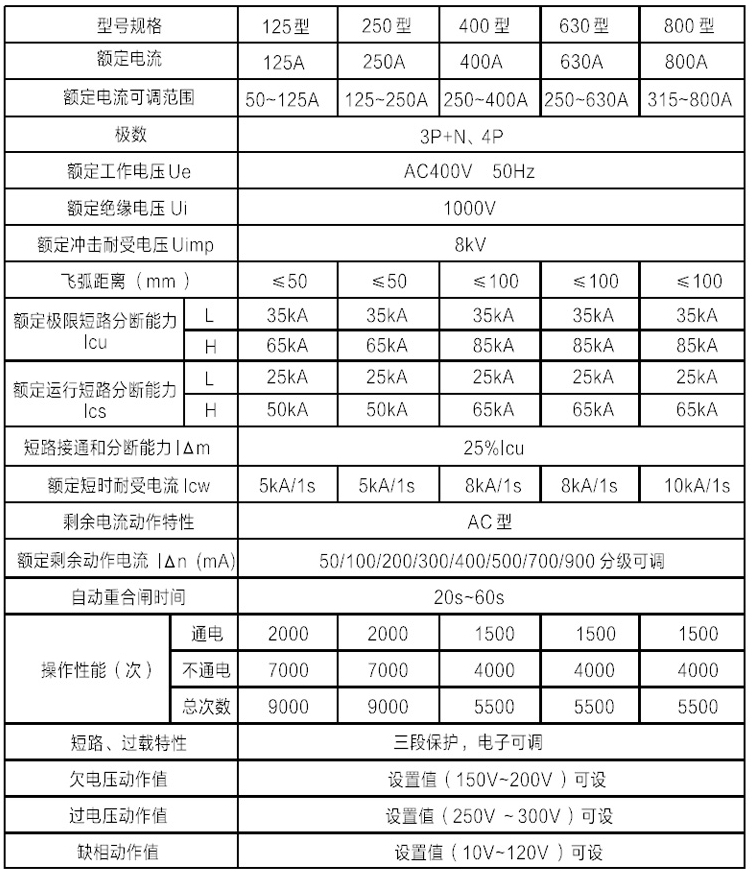

主要技术参数

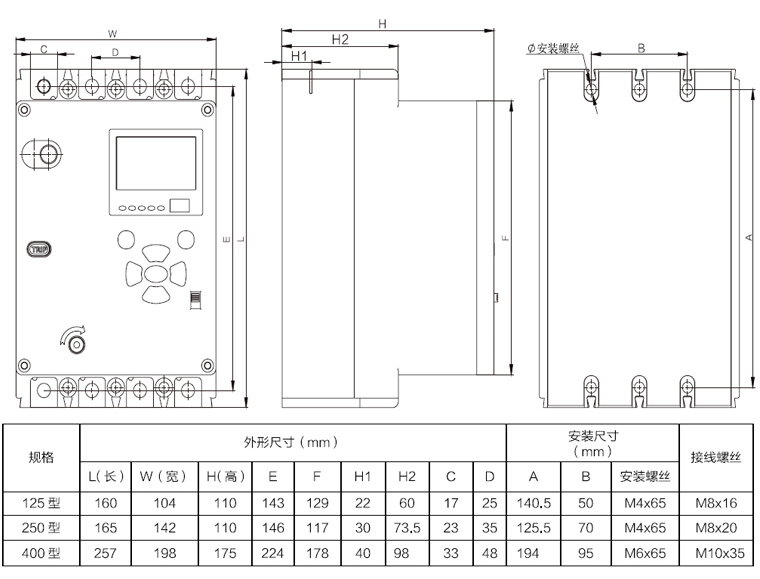

外形及安装尺寸图
